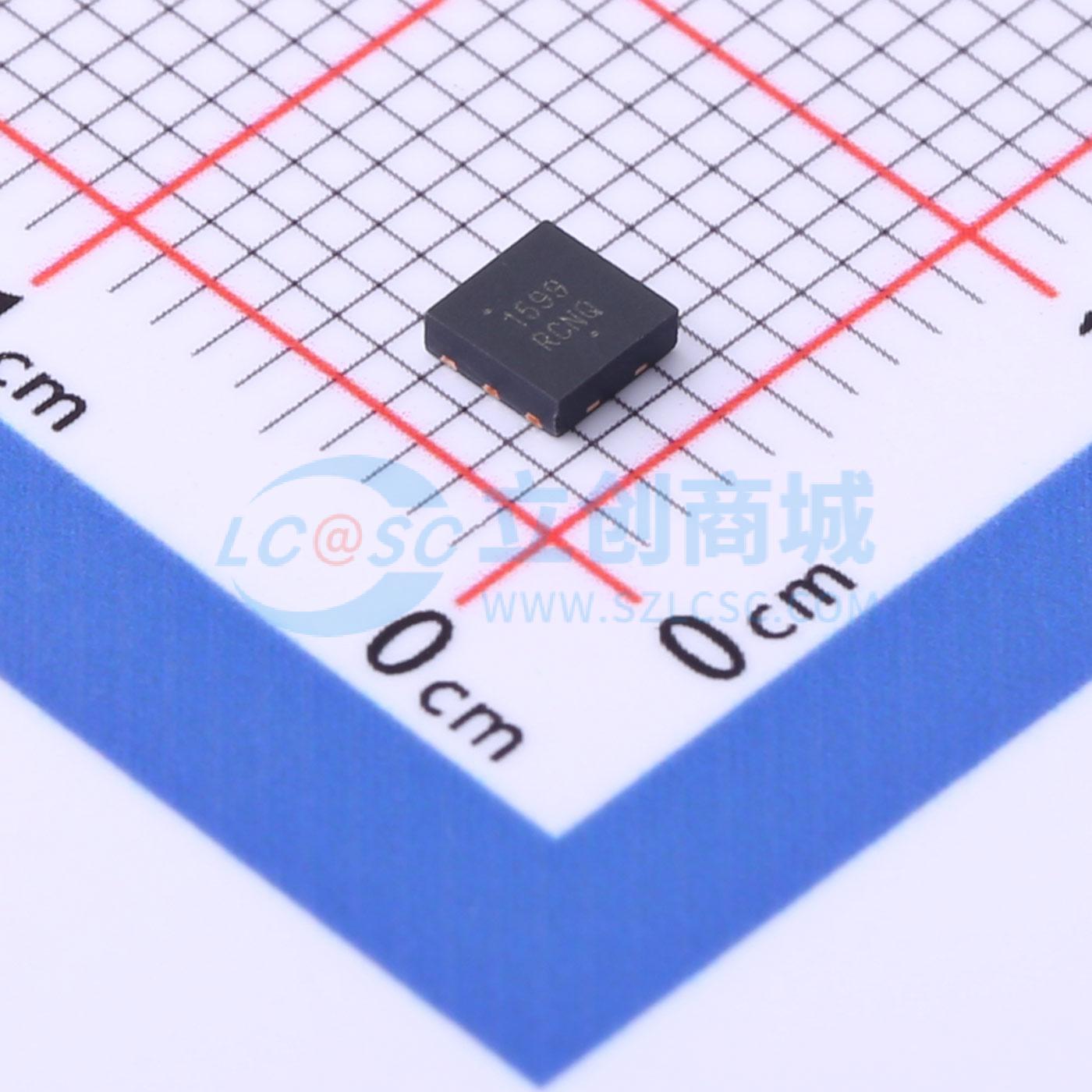

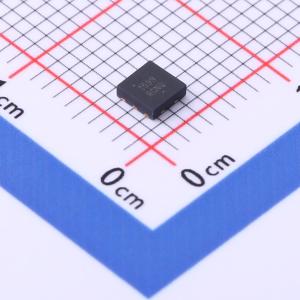

NCP1599MNTWG
1 MHz固定频率同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1599是一款1MHz固定频率、高输出电流的同步PWM转换器,集成了低阻抗高侧P沟道和低侧N沟道MOSFET。该芯片采用内部补偿电流模式控制,具有良好的瞬态响应、易于实现和优秀的环路稳定性。其他特性包括逐周期电流限制、短路保护、过温保护、软启动和轻载节电模式。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1599MNTWG
- 商品编号
- C892158
- 商品封装
- TDFN-6-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~5.5V | |
| 输出电压 | 800mV~3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
NCP1599 是一款固定1 MHz、高输出电流的同步PWM转换器，集成了低电阻的高端P沟道MOSFET和低端N沟道MOSFET。NCP1599 采用内部补偿的电流模式控制，以提供良好的瞬态响应、易于实现和出色的环路稳定性。
NCP1599 包含内部固定的开关频率（FSW）和内部软启动以限制浪涌电流。其他特性包括逐周期电流限制、短路保护、节能模式和过温关断。
特性：
- 内置140 mΩ 高端P沟道和90 mΩ 低端N沟道MOSFET
- 固定1 MHz 开关频率
- 逐周期电流限制
- 打嗝模式短路保护
- 过温保护
- 内部软启动
- 带预偏置输出负载启动
- 可调输出电压低至0.8 V
- 轻载时节能模式
- 这些是无铅器件
应用：
- DSP电源
- 硬盘驱动器
- 计算机外设
- 家庭音频
- 机顶盒
- 网络设备
- 液晶电视
- 无线和DSL/电缆调制解调器
- USB供电设备
应用领域
- 数字信号处理器 电源
- 硬盘驱动器
- 计算机外设
- 家用音频设备
- 机顶盒
- 网络设备
- 液晶电视
- 无线和DSL/电缆调制解调器
- USB供电设备
