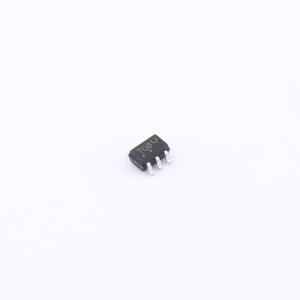

NC7ST08P5X
TinyLogic HST 双输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7ST08 是一款单路 2 输入高性能 CMOS AND 门极，具有 TTL 兼容输入。先进的硅门极 CMOS 制造工艺确保高速和低功耗电路运行。ESD 保护二极管内置功能可保护 VCC 和 GND 轨的输入和输出。高增益电路具有较高的抗扰性，并降低了对输入边沿速率的敏感性。TTL 兼容输入有助于 TTL 至 NMOS / CMOS 的联接。器件性能与 MM74HCT 相似，但具有 1/2 HC / HCT 输出电流驱动。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7ST08P5X
- 商品编号
- C891938
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 2mA | |
| 拉电流(IOH) | 2mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 4.18V；4.4V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 7ST系列 | |
| 传播延迟(tpd) | 26ns@5.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
