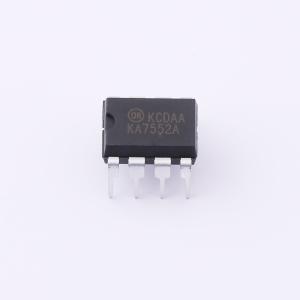

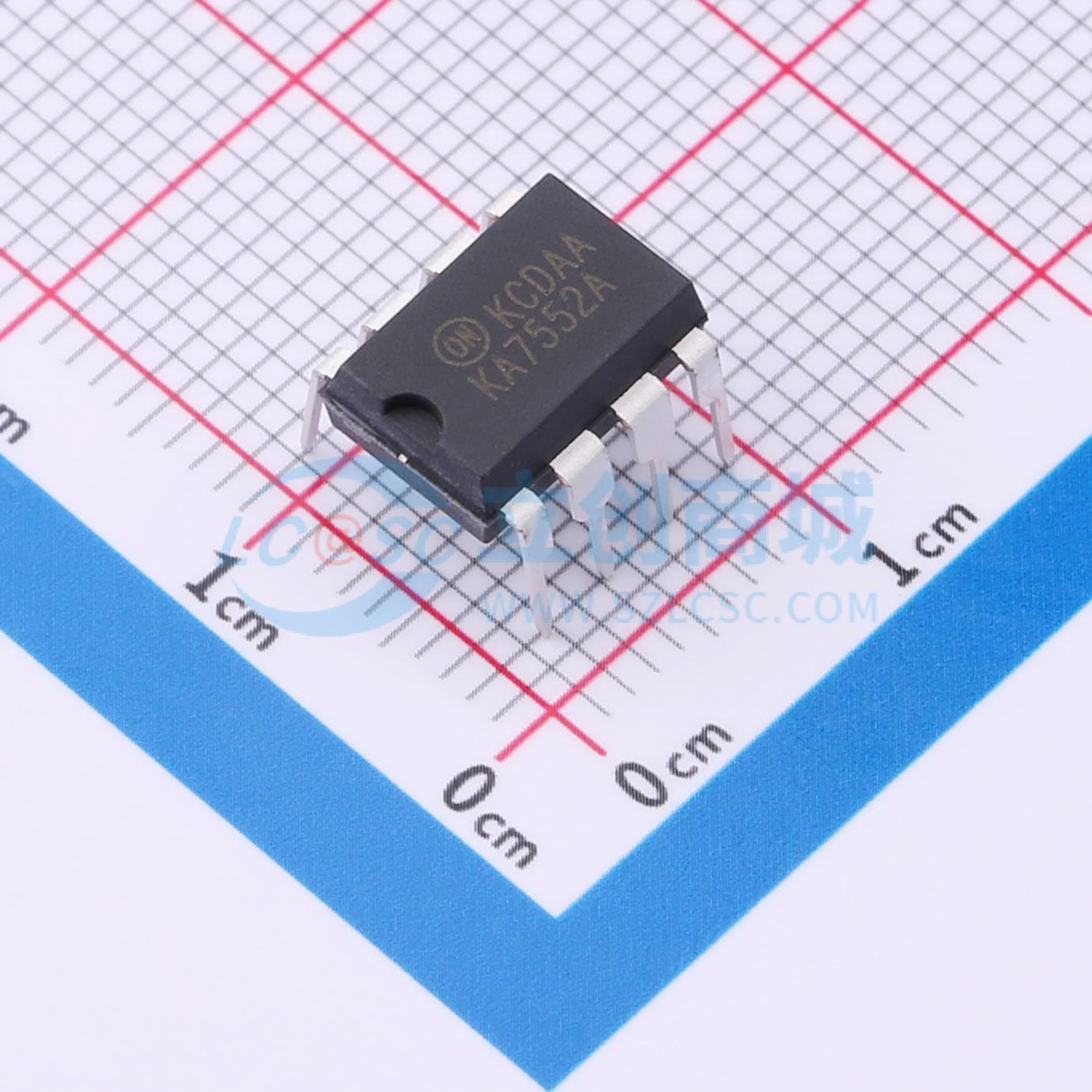

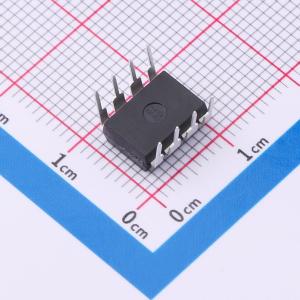

温馨提醒：图片仅供参考，商品以实物为准

KA7552A

内置驱动电路的SMPS控制器，适用于直接连接功率MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KA7552A/KA7553A是适用于宽工作频率范围的开关电源控制IC。内部电路包括逐脉冲电流限制、保护、通过外部触发进行开/关控制、低待机电流、软启动以及用于驱动功率MOSFET的大电流图腾柱输出。KA7552A的最大占空比为70%，KA7553A为46%。当占空比达到最大时，KA7552A和KA7553A的引脚2和引脚8的输入阈值电压不同。
品牌名称: onsemi(安森美)
商品型号: KA7552A
商品编号: C891345
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

	属性	参数值
	最大占空比	70%
	特性	欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-25℃~+85℃

商品概述

KA7552A/KA7553A是适用于宽工作频率范围的开关电源控制IC。内部电路包括逐脉冲电流限制、保护、通过外部触发进行开/关控制、低待机电流、软启动以及用于驱动功率MOSFET的大电流图腾柱输出。KA7552A的最大占空比为70%，KA7553A为46%。当占空比达到最大时，KA7552A和KA7553A的引脚2和引脚8的输入阈值电压不同。

商品特性

内置驱动电路，可直接连接功率MOSFET（10 = ±1.5A）
宽工作频率范围（5kHz ~ 600kHz）
逐脉冲过流限制
过载保护
通过外部触发进行开/关控制
内部欠压锁定（UVLO）
低待机电流（典型值90μA）
软启动电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/管，最小起订量 1 个)

个

起订量：1 个3000个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	12V~30V
	开关频率	5kHz~600kHz
	耗散功率(Pd)	800mW
