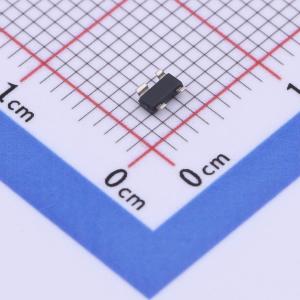

温馨提醒：图片仅供参考，商品以实物为准

CAT811LTBI-GT3

带手动复位功能的4引脚、推挽输出、低电平有效电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CAT811是一款用于监控电源的微处理器监控电路。在工业温度范围的应用中，CAT811可直接替代MAX811，且具备手动复位输入功能。这些器件会生成一个复位信号，当电源电压低于预设阈值时，该信号有效；在电源电压升至该阈值以上后，复位信号至少保持140 ms有效
品牌名称: onsemi(安森美)
商品型号: CAT811LTBI-GT3
商品编号: C890462
商品封装: SOT-143-4
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

CAT811是一款用于监控电源的微处理器监控电路。在工业温度范围内工作的应用中，CAT811可直接替代MAX811，并且具备手动复位输入功能。这些器件会产生一个复位信号，当电源电压低于预设阈值电平时，该信号有效，且在电源电平升至该阈值以上后至少持续140 ms。采用的基础浮栅技术（模拟EEPROM）使得提供任何定制的复位阈值成为可能。提供七种行业标准阈值电平，以支持+5.0 V、+3.3 V、+3.0 V和+2.5 V系统。CAT811具有RESET推挽输出（低电平有效）。电源上的快速瞬变会被忽略，并且保证在Vcc低至1.0 V时输出处于正确状态。 CAT811在工业温度范围（-40℃至85℃）内完全符合规格要求，采用紧凑的4引脚SOT - 143封装。

商品特性

精确监控+5.0 V（± 5%、± 10%、± 20%）、+3.3 V（± 5%、± 10%）
手动复位输入
输出配置：低电平有效复位
在工业温度范围工作的应用中可直接替代MAX811
复位有效至VCC = 1.0 V
电源电流6 μA
电源抗瞬变能力
提供采用镀锡或镀镍钯金环保引脚镀层的SOT - 143封装
工业温度范围：-40℃至+85℃
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

计算机、服务器、笔记本电脑和电缆调制解调器
无线通信
嵌入式控制系统
白色家电、功率计
智能仪器
个人数字助理和手持设备

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.63V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	140ms
	工作温度	-40℃~+85℃
	静态电流(Iq)	8uA
