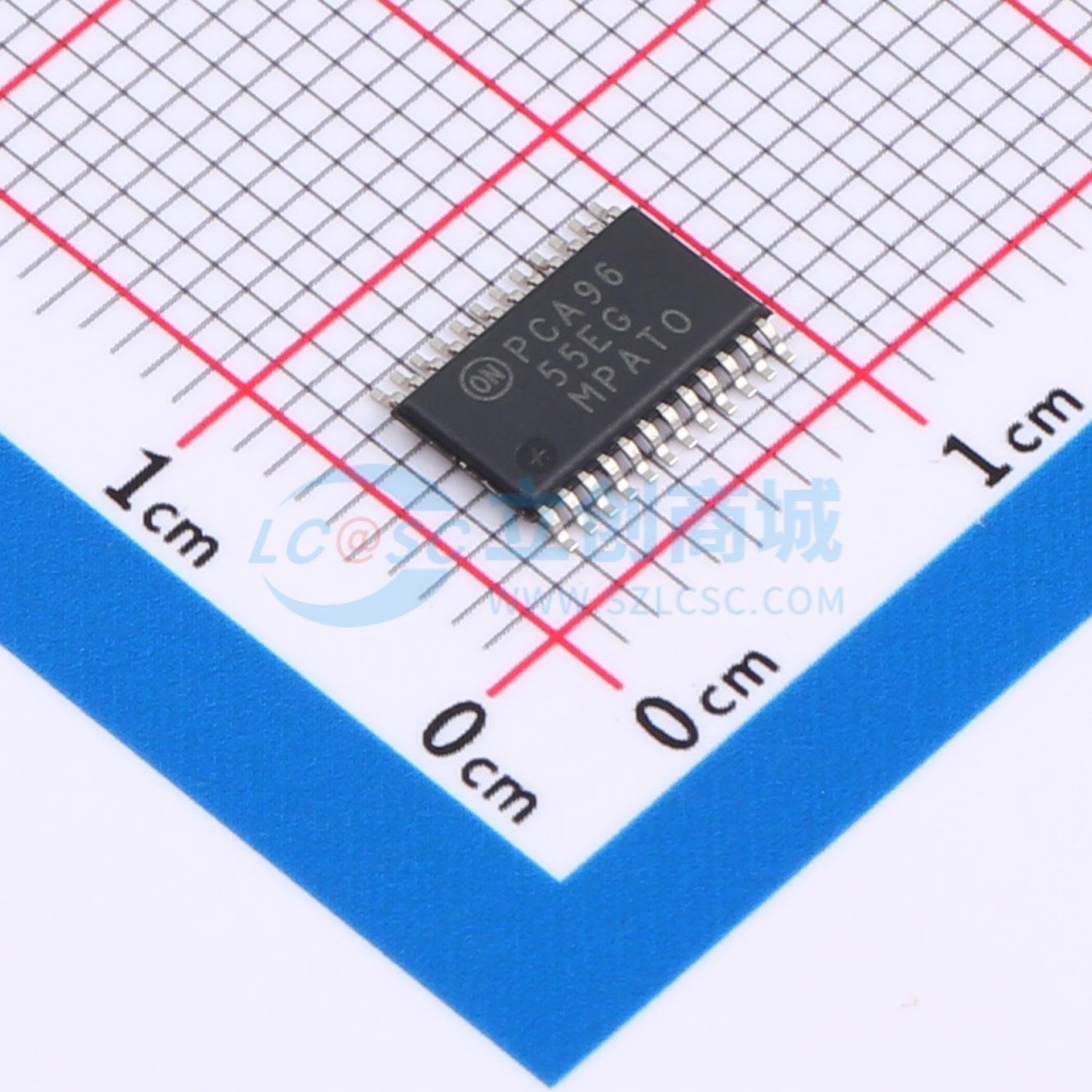

温馨提醒：图片仅供参考，商品以实物为准

PCA9655EDTR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCA9535E 通过 I2C 总线和 SMBus 提供 16 位通用并行输入/输出 (GPIO) 扩展。 PCA9535E 包括两个 8 位配置输入或输出选项；输入、输出和极性反向（有效高电平或有效低电平运行）寄存器。通电时，所有 I/O 均默认为输入。每个 I/O 均可通过写入相应的 I/O 配置位配置为输入或输出。每个输入或输出的数据均保留在其相应输入或输出寄存器中。极性反向寄存器可用于在读取寄存器时对极性进行反向。所有寄存器均可由主系统读取。 PCA9655E 提供开漏中断输出，当任何输入状态与其相应的输入端口寄存器状态不同时则会激活。该中断输出用于向主系统指示输出状态已发生改变。电源接通重置会将寄存器设置为其默认值，并启动器件状态机。三个硬件引脚（AD0、AD1、AD2）用于配置该器件的 I2C 总线从地址。允许最多 64 个器件共享相同的 I2C 总线和 SMBus。
品牌名称: onsemi(安森美)
商品型号: PCA9655EDTR2G
商品编号: C887753
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.59克(g)

商品参数

商品概述

PCA9655E 通过 I2C 总线/SMBus 提供16位通用并行输入/输出(GPIO)扩展。该设备由两个8位配置（输入或输出选择）寄存器、输入寄存器、输出寄存器和极性反转（高电平有效或低电平有效操作）寄存器组成。上电时，所有I/O默认为输入。每个I/O可以通过写入相应的I/O配置位被配置为输入或输出。每个输入或输出的数据保存在其对应的输入或输出寄存器中。极性反转寄存器可用于反转读取寄存器的极性。系统主机可以读取所有寄存器。

PCA9655E提供了一个开漏中断输出，当任何输入状态与其对应的输入端口寄存器状态不同时，该中断输出将被激活。中断输出用于向系统主机指示输入状态已发生变化。上电复位会将寄存器设置为其默认值，并初始化设备的状态机。使用三个硬件引脚（AD0, AD1, AD2）来配置设备的I2C总线从地址。最多允许64个设备共享同一I2C总线/SMBus。

商品特性

VDD 工作范围：1.65 V 至 5.5 V
SDA 下拉能力：30 mA
耐 5.5 V 的 I/O
极性反转寄存器
低电平有效的中断输出
低待机电流
SCL/SDA 输入上的噪声滤波器
上电时无毛刺
内部上电复位
使用三个地址引脚可编程 64 个从机地址
16 个 I/O 引脚，默认为 16 个输入
支持的 I2C SCL 时钟频率：标准模式：100 kHz，快速模式：400 kHz，快速模式+：1 MHz
ESD 性能：2000 V 人体模型，200 V 机器模型
这些是无铅设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	是否有中断输出	有中断输出
	输出类型	-
	工作电压	1.65V~5.5V

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	时钟频率(fc)	100kHz
	工作温度	-55℃~+125℃
