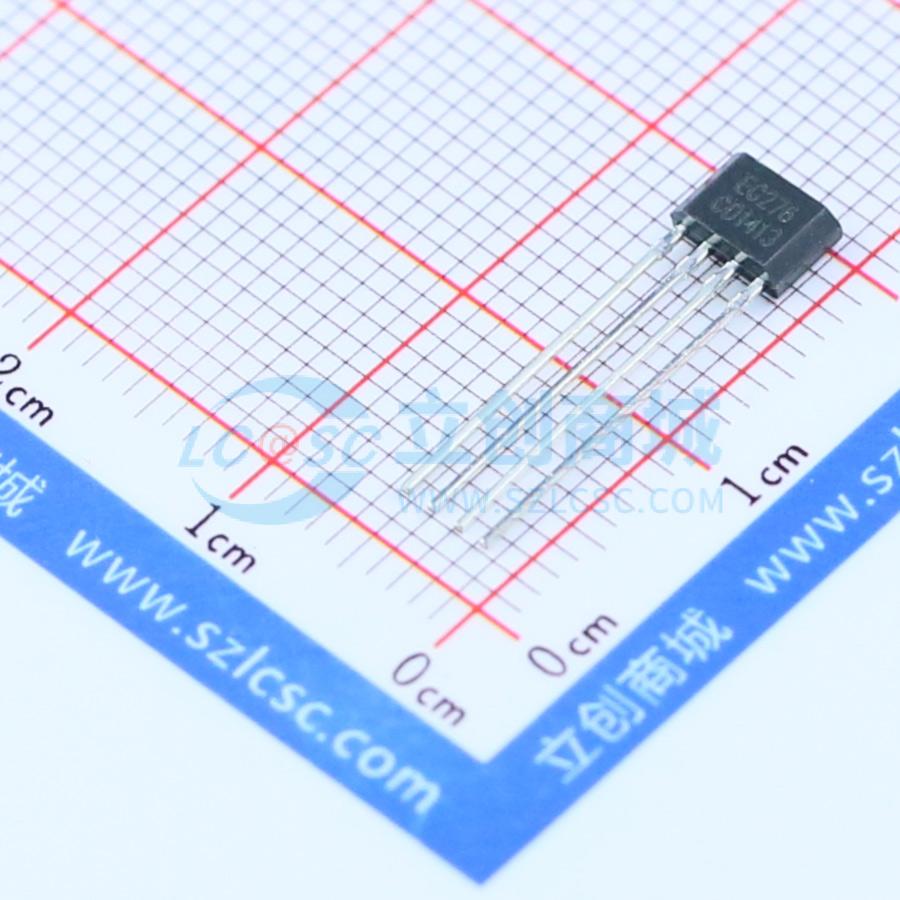

温馨提醒：图片仅供参考，商品以实物为准
EG276
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 输出电流 | 400mA | |
| 峰值电流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作温度 | -45℃~+85℃ |
商品概述
EG276集成了霍尔传感器和集电极开路互补输出驱动器，主要用于电子转换的二相无刷直流风扇。芯片内部集成了霍尔感应器、基准电压、前置放大器、施密特比较器以及互补集电极开路输出（DO、DOB）。 在直流风扇应用中，有时会发生电源接反的情况，EG276内置了一个反接保护二极管，该反接保护二极管只能给芯片提供保护而不能给线圈提供保护。如有必要，线圈可外接一个二极管，在电源反接的时候给线圈提供保护。 当磁通密度（B）大于工作电（Bop），DO开启输出低电平，同时DOB关闭输出高电平。两个输出管脚的状态会一直保持到B低于释放点（Brp），这时DO、DOB改变各自的输出状态。
商品特性
- 单片集成，体积小，可靠性高
- 较宽的电压工作范围:3.5V至20V
- 内置霍尔传感器400mA平均电流输出能力
- 集电极开路，互补输出
- 内置电压反转保护二极管采用较小的T0-94封装
应用领域
- 双线圈无刷直流电机速度测量
