温馨提醒：图片仅供参考，商品以实物为准

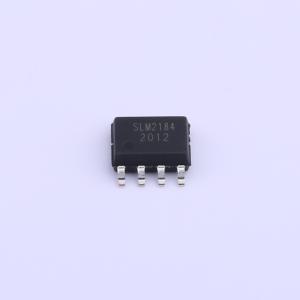

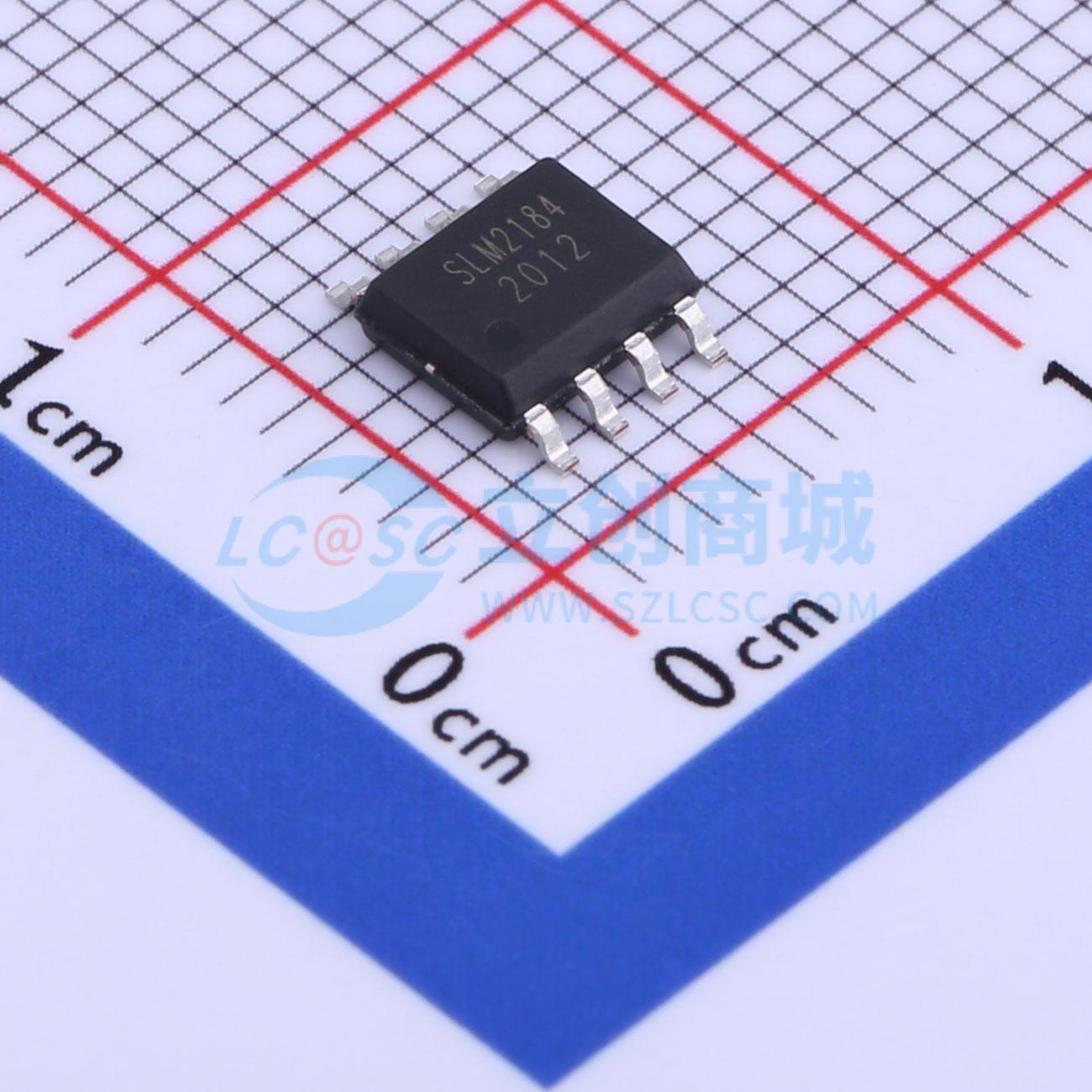

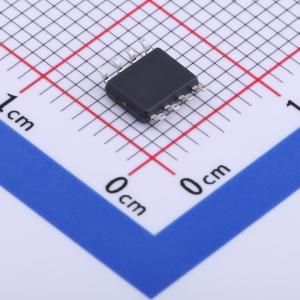

SLM2184SCA-13GTR

600V半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 600V半桥，互锁，Vo：10-20V，IN正,SD负逻辑，高低边欠压保护，兼容3.3V、5V和15V逻辑，ton/off:680/270ns, DT:400ns, MT60nS
品牌名称: Sillumin(数明半导体)
商品型号: SLM2184SCA-13GTR
商品编号: C883213
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

SLM2184S是一款高压、高速功率MOSFET和IGBT驱动器，具有相互关联的高端和低端参考输出通道。专利HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，最低可支持3.3 V逻辑。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，最高工作电压可达600 V。

商品特性

浮动通道专为自举操作设计
最高可在+600 V下完全正常工作
耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10 V至20 V
欠压锁定
与3.3 V、5 V和15 V逻辑兼容
交叉导通预防逻辑
双通道的传播延迟匹配
内部设置死区时间
关断输入可关闭双通道
符合RoHS标准的SOP-8封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	450mA
	拉电流(IOH)	450mA
	工作电压	10V~20V
	上升时间(tr)	40ns

	属性	参数值
	下降时间(tf)	20ns
	传播延迟 tpLH	680ns
	传播延迟 tpHL	200ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.5V
	输入低电平(VIL)	800mV
	静态电流(Iq)	210uA
