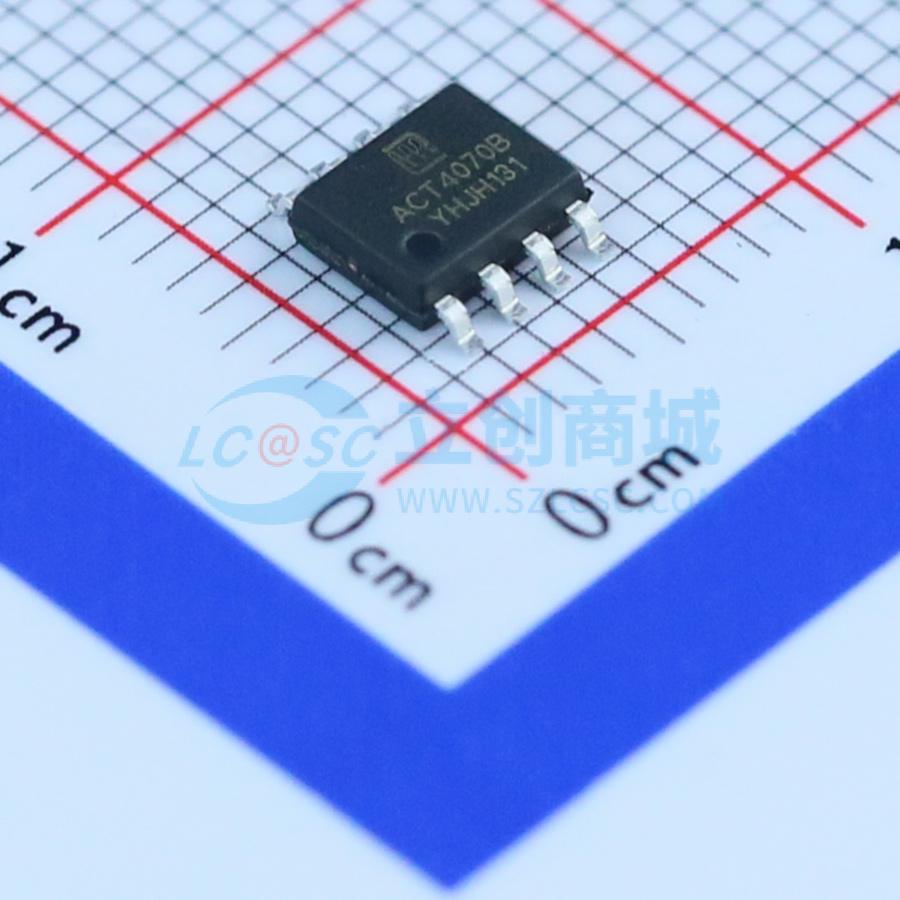

ACT4070BYH-T
宽输入3A降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACT4070B 是一款宽输入电压降压 DC/DC 转换器,最高可提供 3A 输出电流,开关频率为 300kHz。其输入电压范围为 6.5V 至 30V,输出电压最高可达 12V。该器件具有多种保护功能,包括逐周期限流、热关断和短路保护。它采用 SOP-8/EP 封装。
- 品牌名称
- Qorvo
- 商品型号
- ACT4070BYH-T
- 商品编号
- C8949
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6.5V~30V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
ACT4070B 是一款宽输入电压步降 DC/DC 转换器，在300kHz开关频率下可提供高达3A的输出电流。ACT4070B 是 ACT4070 的替代品，具有更低的待机电流和更高的轻负载效率等高级特性。只需更改反馈电阻值，即可将 ACT4070B 插入 ACT4070 的插座中。
ACT4070B 的保护功能包括逐周期过流保护、热关断以及在过流和短路情况下的频率回折。该器件采用 SOP-8EP 封装，并且仅需很少的外部器件即可运行。
商品特性
- 输出电流：3A
- 最高效率达95%
- 输入电压范围：6.5V 至 30V，关断电源电流100μA
- 待机输入电流4mA
- 开关频率300kHz
- 输出电压高达12V
- 周期性电流限制保护
- 热关断保护
- 内部软启动功能
- 短路时频率回折
- 支持宽范围电容，包括低ESR陶瓷电容
- SOP-8/EP（裸露焊盘）封装
应用领域
- TFT LCD显示器或电视机和HDTV
- 移动DVD播放器
- 汽车供电或电池供电设备
- 机顶盒
- 电信电源供应
- DSL和电缆调制解调器及路由器
