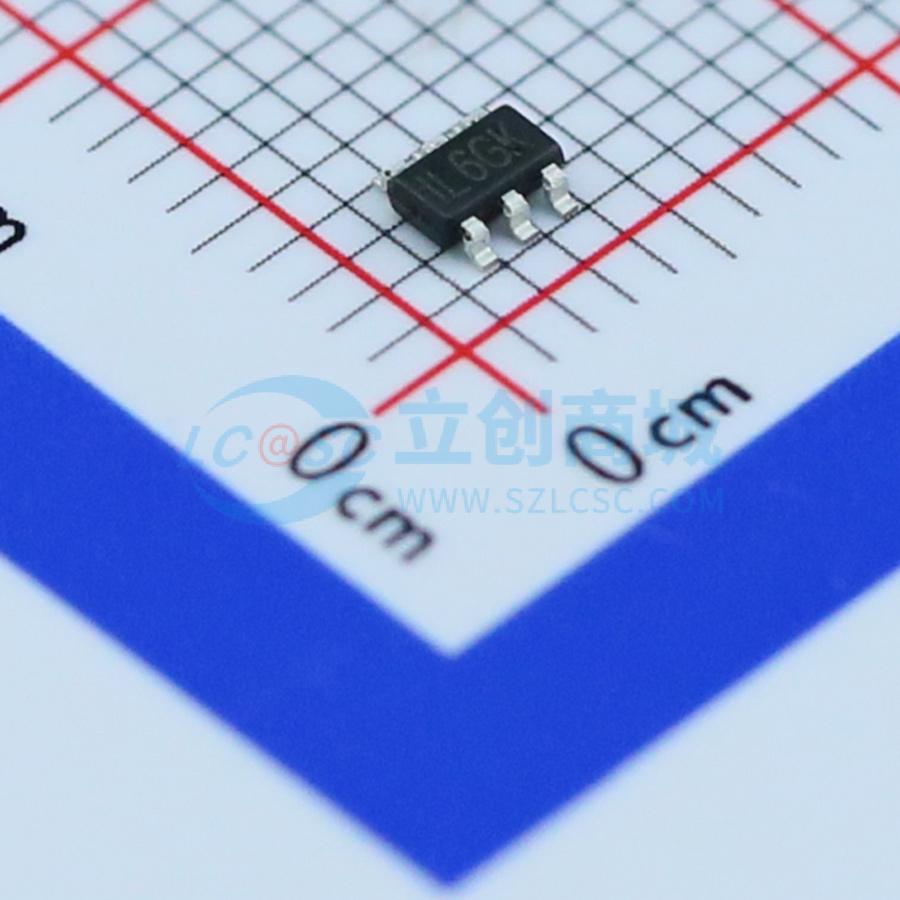

温馨提醒：图片仅供参考，商品以实物为准

MP3202DJ-LF-Z

1.3A 固定频率白光 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款升压转换器，用于从5V系统电源驱动多达39个白光LED（每组3个LED，共13组）。采用电流模式、固定频率架构来调节LED电流，通过外部电流检测电阻测量。其低104mV反馈电压可降低功耗并提高效率。OV引脚可监测输出电压，若因开路情况出现过压，会关闭转换器。具备欠压锁定、限流和热过载保护功能，可防止输出过载时损坏。采用小型6引脚TSOT23或8引脚QFN（2mm x 2mm）封装。
品牌名称: MPS(芯源)
商品型号: MP3202DJ-LF-Z
商品编号: C8953
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

MP3202 是一款升压转换器，设计用于从 5V 系统电源轨驱动多达 39 颗白光 LED（每组 3 颗，共 13 组）。MP3202 采用电流模式、固定频率架构来调节 LED 电流，该电流通过外部电流检测电阻进行测量。其低至 104mV 的反馈电压可降低功耗并提高效率。OV 引脚用于监测输出电压，若因开路导致过压情况出现，将关闭转换器。 MP3202 具备欠压锁定、限流和热过载保护功能，可防止输出过载时器件受损。 MP3202 提供小型 6 引脚 TSOT23 或 8 引脚 QFN（2mm x 2mm）封装。

商品特性

板载功率 MOSFET，输入电压范围 2.5V 至 6V
5V 输入时可驱动多达 39 颗白光 LED
效率高达 92%
固定开关频率超过 1MHz
空载关断
低至 104mV 的反馈电压
软启动/PWM 调光、欠压锁定、热关断
内部 1.3A 限流
提供 TSOT23 - 6 和 QFN8 封装

应用领域

手机
手持电脑和个人数字助理（PDA）
数码相机
小型 LCD 显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~6V
	开关频率	1.3MHz
	通道数	1
	输出电压	25V

	属性	参数值
	输出电流	1.33A
	调光	模拟；PWM
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
