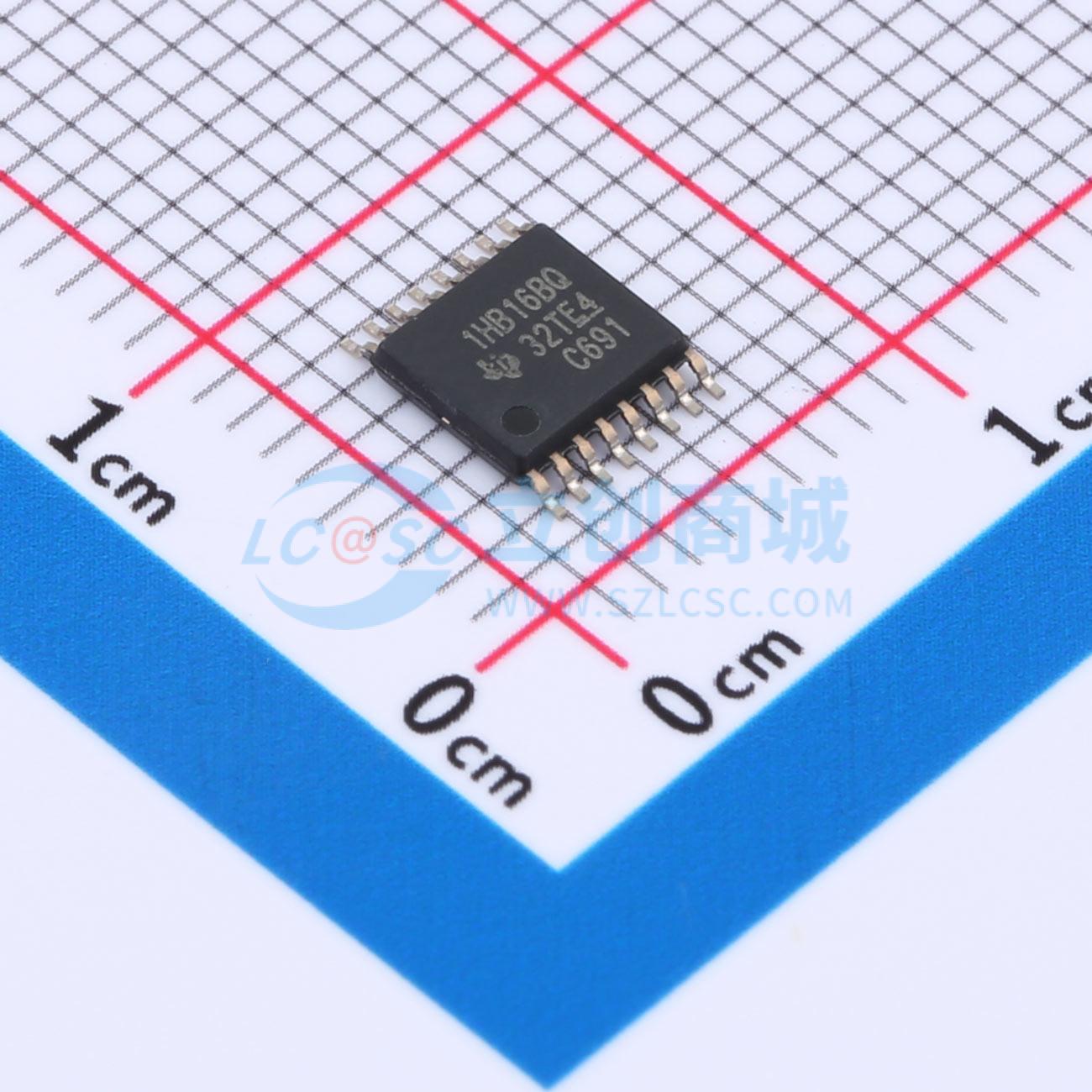

温馨提醒：图片仅供参考，商品以实物为准
TPS1HB16BQPWPRQ1
单通道16毫欧智能高侧开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS1HB16BQPWPRQ1
- 商品编号
- C880350
- 商品封装
- HTSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.212333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 3V~28V | |
| 输出电流 | 7A |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输出电压 | 3V~28V |
商品概述
TPS1HB16-Q1器件是一款适用于12-V汽车系统的智能高边开关。该器件集成了可靠的保护和诊断功能，可确保即使在汽车系统短路等有害事件期间也能实现输出端口保护。该器件通过可靠的电流限制进行故障保护，根据器件型号变体的不同，电流限制可在4.4 A至49 A之间调节。大电流限制范围可用于需要大瞬态电流的负载，而小电流限制范围可为不需要高峰值电流的负载提供更好的保护。该器件能够可靠驱动各种负载配置。TPS1HB16-Q1还提供高精度模拟电流检测，可实现更好的负载诊断。通过向系统MCU报告负载电流和器件温度，该器件支持预测性维护和负载诊断，可延长系统使用寿命。TPS1HB16-Q1采用HTSSOP封装，可减小PCB占用面积。
商品特性
- 符合AEC-Q100资质，适用于汽车应用
- 温度等级1:工作温度范围 -40℃ 至 125℃
- HBM ESD分类等级2级
- CDM ESD分类等级C4B
- 可承受40-V抛负载
- 具备功能安全能力
- 可提供相关文档辅助功能安全系统设计
- 单通道智能高边开关，TJ=25℃ 时R_ON为16 mΩ
- 通过可调限流提高系统级可靠性
- 限流设定点范围为 4.4 A 至 49 A
- 内置强大的集成输出保护
- 集成热保护
- 提供对地短路和电池短路保护
- 提供反向电池事件保护，包括反向电压下FET自动开启
- 电池和接地丢失时自动关断
- 集成输出钳位，可对感性负载退磁
- 可配置故障处理
- 模拟检测输出可配置，可精确测量负载电流
- 模拟检测输出可配置，可精确测量器件温度
- 通过SNS引脚提供故障指示
- 可检测开负载和电池短路
应用领域
- 汽车显示模块
- ADAS模块
- 座椅舒适模块
- 变速箱控制单元
- HVAC控制模块
- 车身控制模块
- 白炽灯和LED照明
