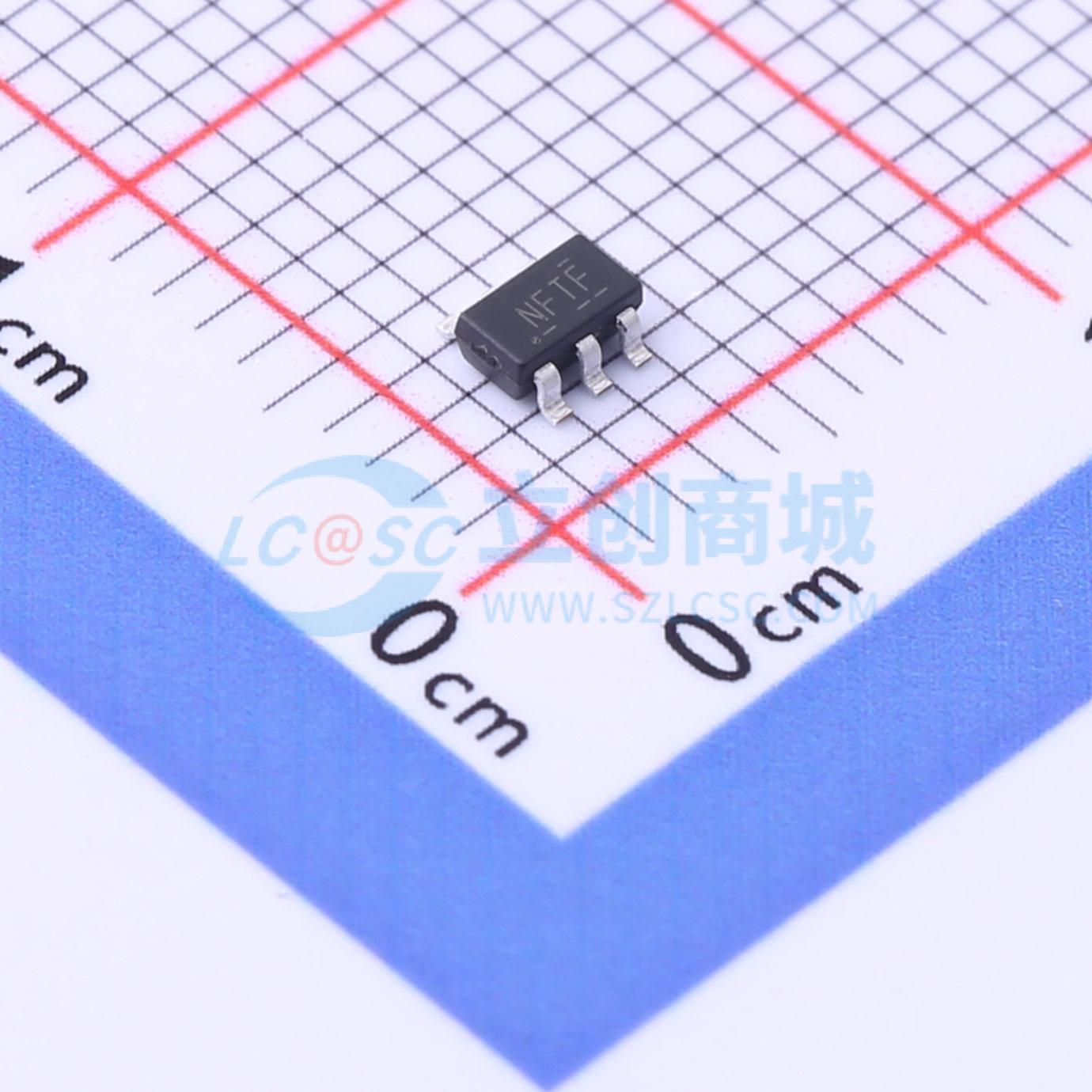

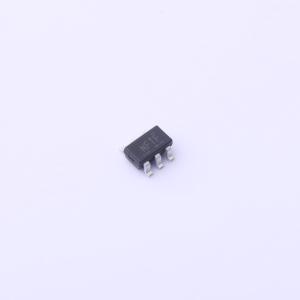

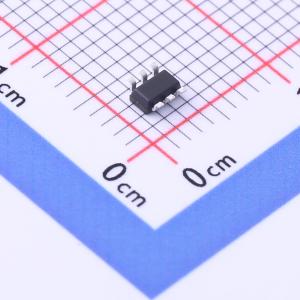

TPD2S017DBVR

2通道、超低钳位电压ESD解决方案

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPD2S017 具有低钳位和 EMI 滤波功能的 2 通道 5.5V、1pF、±11kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD2S017DBVR
商品编号: C880115
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.403克(g)

商品参数

商品概述

TPD2S017 是一款双通道静电放电 (ESD) 保护器件。该保护产品在每条线路中提供两级 ESD 瞬态电压抑制 (TVS) 二极管，并具有典型的 1Ω 串联电阻器隔离。这种架构允许器件于系统级 ESD 冲击期间钳位在非常低的电压。TPD2S017 符合 IEC61000-4-2 ESD 保护标准。由于串联电阻器元件，TPD2S017 可提供受控滤波器滚降，以实现更出色的杂散 EMI 抑制和信号完整性。单片器件技术允许元件值的良好匹配，包括钳位电容和差分信号对之间的串联电阻器。线路电容和串联电阻器的紧密匹配，可确保由于添加 ESD 钳位而导致的差分信号失真较小，并且还允许部件以高速差分数据速率（超过 1.5Gbps）运行。DBV 封装提供直通式引脚映射，可简化电路板布局布线。

商品特性

超低钳位电压可确保在 ESD 事件期间保护超低电压核心芯片组
IEC 61000-4-2 ESD 保护
串联电阻器 (R = 1 Ω) 匹配为 ±8 mΩ (典型值)
差分通道输入电容匹配为 0.02 pF (典型值)
高频下支持高速数据速率和 EMI 滤波器操作（-3dB 带宽 43 GHz）
采用 6 引脚小外形尺寸晶体管 SOT-23 (DBV) 封装
简易直通布线封装

应用领域

高速USB
IEEE 1394 接口
低电压差分信号 (LVDS)
移动显示数字接口 (MDDI)
移动行业处理器接口 (MIPI)
HS 信号

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	6V
	击穿电压(VBR)	12V
	通道数	双路

	属性	参数值
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
