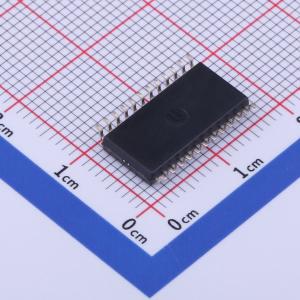

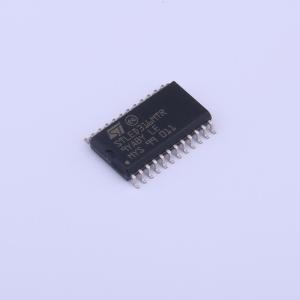

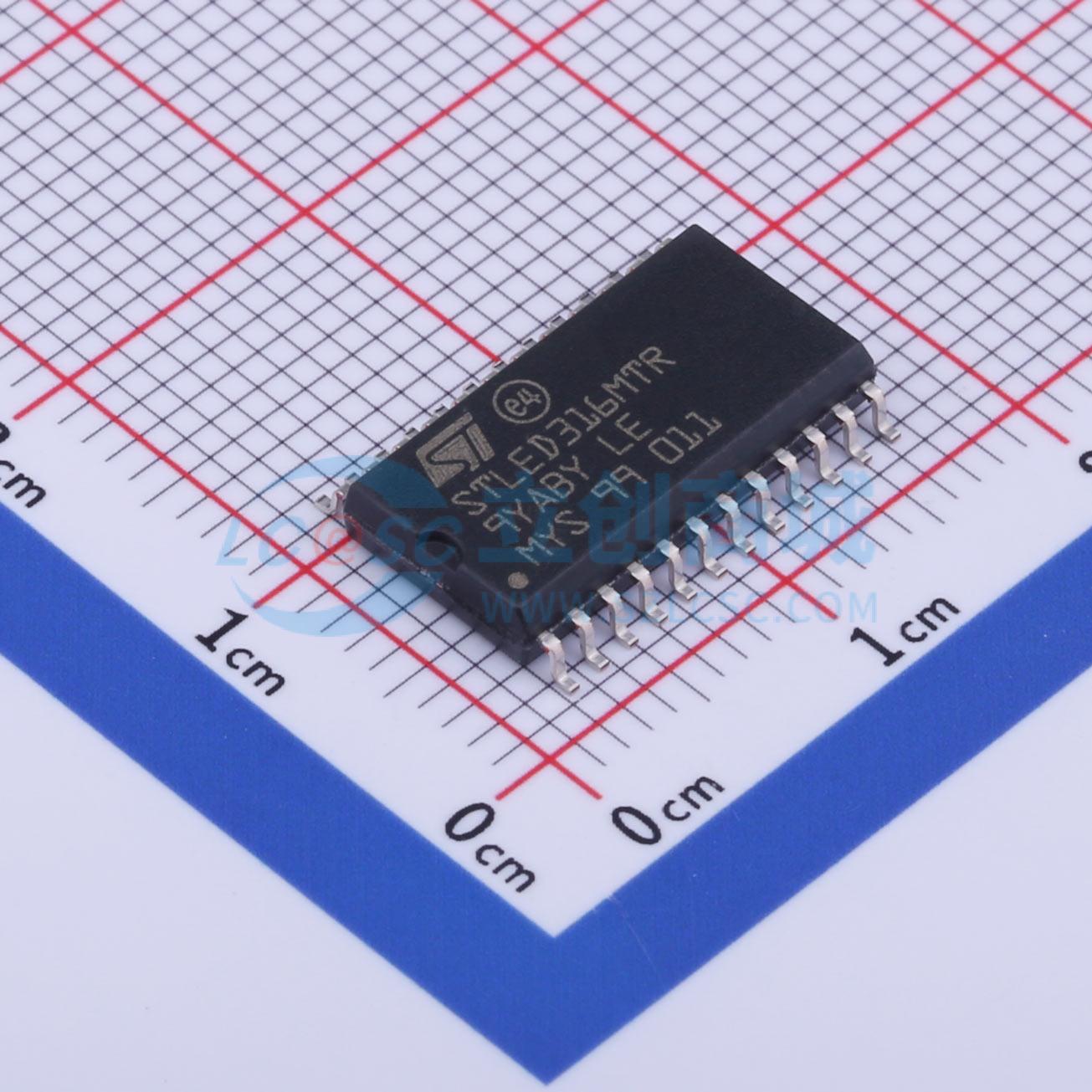

温馨提醒：图片仅供参考，商品以实物为准

STLED316SMTR

串行接口6位LED控制器，带按键扫描功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有键盘扫描功能的串口连接6位LED控制器
品牌名称: ST(意法半导体)
商品型号: STLED316SMTR
商品编号: C880082
商品封装: SO-24-300mil
包装方式: 编带
商品毛重: 1.064克(g)

商品参数

商品概述

STLED316S 是一款紧凑型的LED控制器和驱动器，通过三线串行接口连接微处理器与LED显示屏。它驱动共阳极配置的LED。STLED316S 可以在5.0V供电电压下驱动最多48个独立的LED，在8段/6位配置中工作。此外，它可以用来驱动组成一个LED数字的8个独立LED。这些单独的LED被作为数字的段来布线，并且可以对这些单独LED的亮度进行数字控制。显示数字的最大段电流通过一个外部电阻设定。可以单独寻址和更新各个数字，而无需重写整个显示。

此外，它还包括一个8x2按键矩阵的键扫描功能，自动扫描最多16个开关的矩阵。STLED316S支持数字类型的显示屏，并通过高集成度降低了整体BOM成本。它还提供了大于4 kV HBM的ESD保护。

该LED控制器/驱动器作为单片微计算机的外设设备与显示屏接口非常理想。

商品特性

14路输出的LED驱动器（8段/6位）
每段负载电流能力为40 mA
输出引脚可直接连接到LED或作为开漏输出
键盘扫描（8 x 2矩阵）
待机模式下低功耗
3线串行总线接口（CLK, STB, DIN/DOUT）
8级调光电路以控制整体显示亮度
单个外部电阻设置输出电流
输入采用施密特触发器，具有优异的抗噪性能
单个LED数字输出（DIG1_LED）可用于驱动多达8个独立的LED
8级调光电路以控制单个LED的亮度
VCC电压为5.0 V（±10%）
驱动共阳极LED数码管
内置上电复位和软启动电路
提供SO24封装
工作温度范围：-40 ℃至85 ℃

应用领域

机顶盒
白色家电
家用电器
DVD播放器和VCRs

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~5.5V
	开关频率	400kHz~600kHz
	通道数	14
	输出电流	40mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	3%
