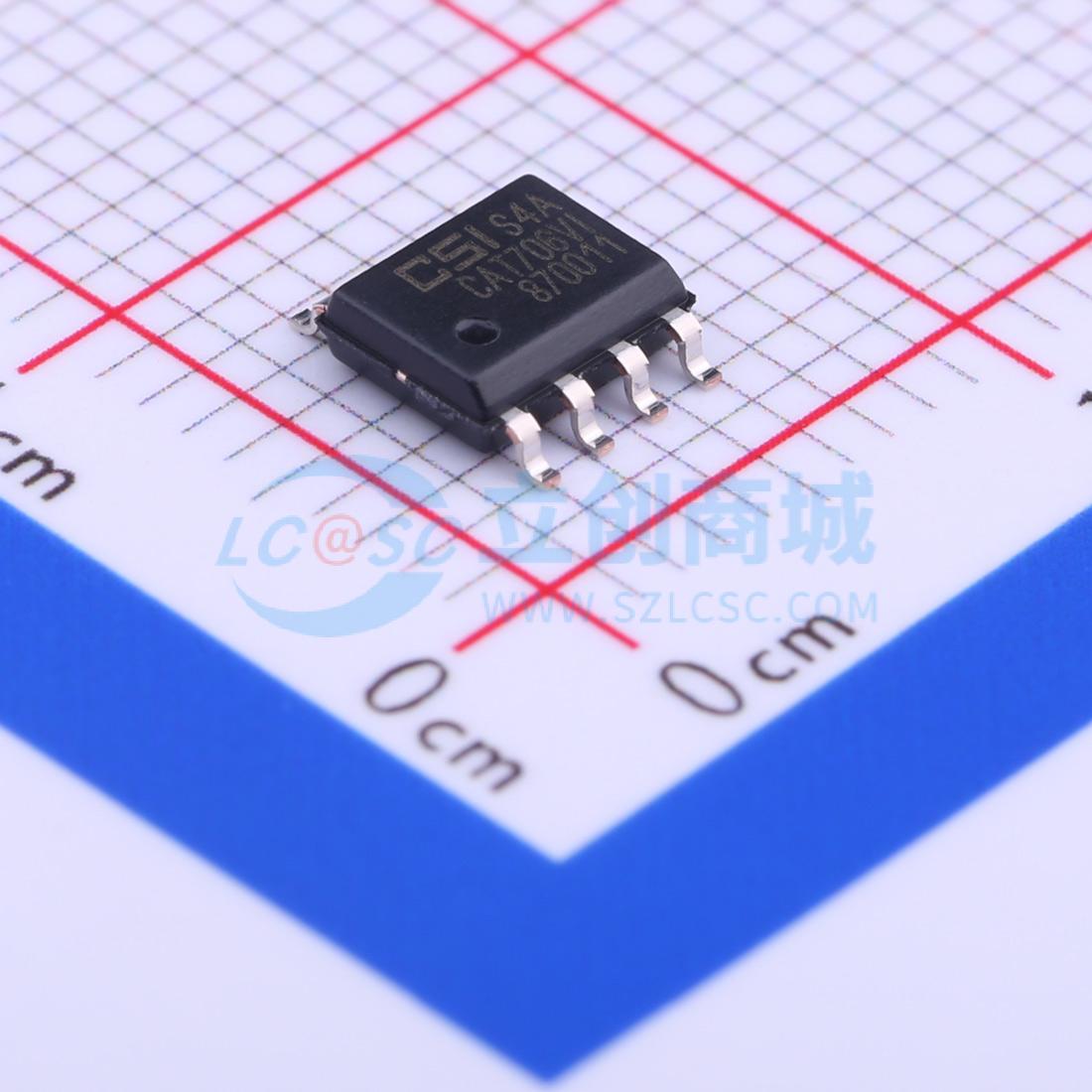

温馨提醒：图片仅供参考，商品以实物为准
CAT706SVI-GT3
停产 CAT706SVI-GT3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT706SVI-GT3
- 商品编号
- C92241
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 受监控电压数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃ |
商品概述
CAT705、CAT706和CAT813为电子系统提供复位和监控功能。每个器件都会监测系统电压，并保持复位输出，直到该电压达到器件指定的跳变值，然后保持复位输出的有效状态，直到器件的内部定时器使系统电源稳定。 这些器件具有看门狗输入，可用于监测系统信号。如果信号在超时条件之前未能改变状态，将使WDO引脚变为低电平。 监控电路提供一个MR输入，若将其拉低则会触发复位。CAT705和CAT706提供低电平有效的复位输出。CAT813提供高电平有效的复位输出。 还包含一个辅助电源监视器（PFI），用于电源故障警告。
商品特性
- 当VCC为1.0 V时，保证复位有效
- 6 μA电源电流
- 200 ms复位脉冲宽度
- 看门狗定时器功能，1.6 s超时
- 在3.0 V、3.6 V和5.0 V系统中实现精确的欠压检测复位
- 通过PFI输入进行辅助低电源监测
- 引脚和功能与MAX705/MAX706/MAX813L产品兼容
- 工作温度范围为 -40°C至 +85°C
- SOIC 8引脚和MSOP 8引脚封装
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 基于微处理器和微控制器的系统
- 仪器和控制系统
- 便携式设备
