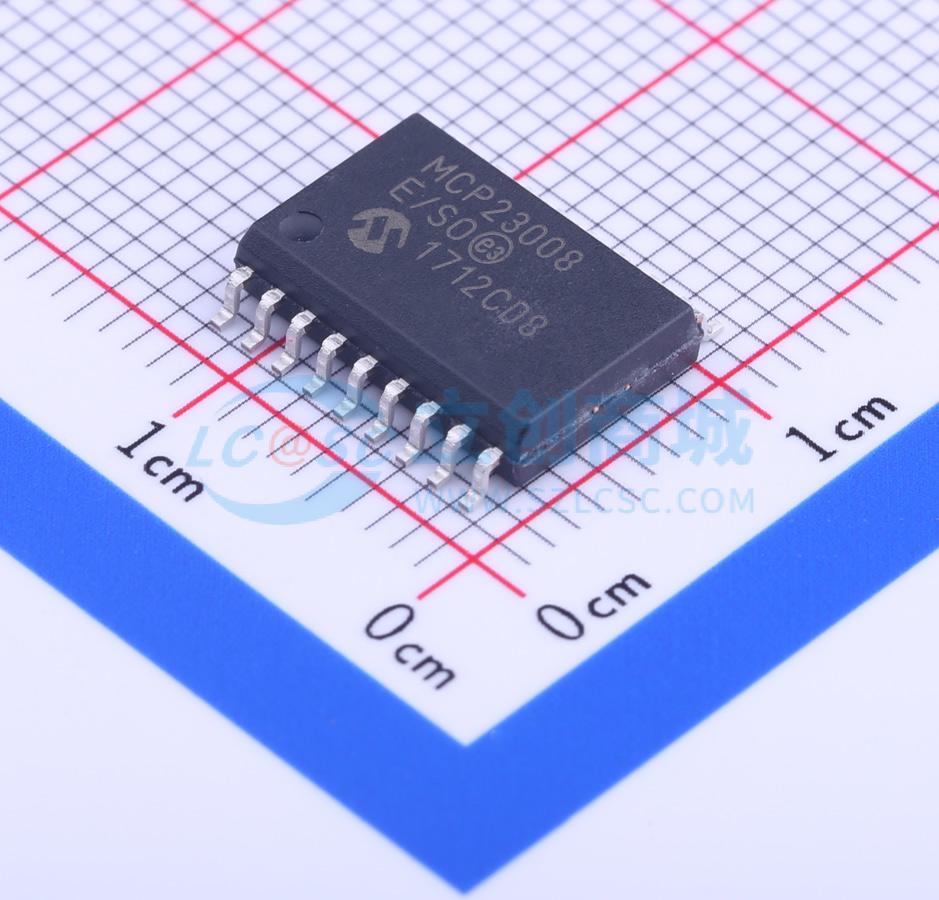

MCP23008-E/SO

带有串行接口的8位I/O扩展器

描述

MCP23X08器件为 I2C 总线或SPI应用提供8位的通用并行I/O扩展。两种器件在硬件地址引脚数和串行接口方面有所不同：MCP23008-I2C 接口；三个地址引脚，MCP23S08 SPI接口；两个地址引脚。MCP23X08 由用于输入、输出和极性选择的多个8位配置寄存器组成。系统主器件可通过写入I/O配置位将I/O使能为输入或输出。每个输入或输出的数据都保存在对应的输入或输出寄存器中。输入端口寄存器的极性可用极性反转寄存器反转。所有寄存器都可由系统主器件读取。中断输出可配置为在两种条件下激活（互斥）：任何输入状态与其对应的输入端口寄存器状态不一致时，这用于向系统主器件表明，输入状态已更改；输入状态和预配置的寄存器值（DEFVAL寄存器）不同时。中断捕捉寄存器会捕捉发生中断时的端口值，从而保存引起中断的条件。上电复位（POR）会将寄存器设置为它们的默认值，并初始化器件状态机。硬件地址引脚用于确定器件地址。

品牌名称

MICROCHIP(美国微芯)

商品型号

MCP23008-E/SO

商品编号

C92253

商品封装

SOIC-18-300mil​

包装方式

管装

商品毛重

0.795克(g)
