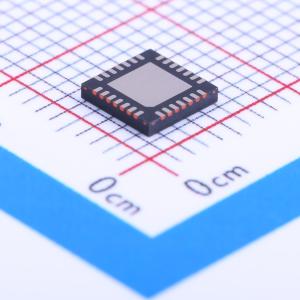

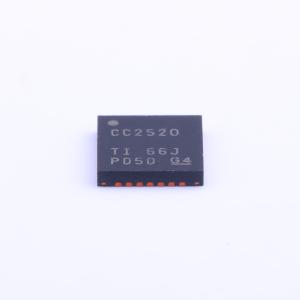

温馨提醒：图片仅供参考，商品以实物为准
CC2520RHDR
2.4GHz IEEE802.15.4/ZigBee射频收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC2520 第二代 2.4GHz ZigBee/IEEE 802.15.4 无线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC2520RHDR
- 商品编号
- C8783
- 商品封装
- QFN-28-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.394GHz~2.507GHz | |
| 接口类型 | ADC；SPI | |
| 工作电压 | 1.8V~3.8V | |
| 应用领域 | 802.15.4；ZigBee | |
| 输出功率 | 8dBm | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 33.6mA | |
| 灵敏度 | -98dBm | |
| 接收电流 | 18.5mA | |
| 典型应用频率 | 2.44GHz | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | 收发器 | |
| 功能特性 | CRC校验功能；支持RSSI功能；输入同步字识别功能；自动应答功能 |
商品概述
CC2520是适用于2.4GHz免授权ISM频段的第二代ZigBee/IEEE 802.15.4射频收发芯片，可为工业级应用提供优异的选择性能与共存性、出色的链路预算，支持最高125℃的工作温度以及低电压运行。该芯片提供帧处理、数据缓冲、突发传输、数据加密、数据认证、空闲信道评估、链路质量指示和帧定时信息的大量硬件支持，可降低主控制器的负载。在典型系统中，可搭配微控制器和少量额外无源元件使用。
商品特性
- 符合IEEE 802.15.4规范，采用直接序列扩频基带调制解调器，数据速率250kbps
- 邻道抑制49dB，交替信道抑制54dB，链路预算103dB，视距传输距离可达400m
- 工作温度范围为-40℃~+125℃
- 供电电压范围宽，为1.8V~3.8V
- 提供丰富的IEEE 802.15.4 MAC硬件支持，可减轻微控制器工作负载
- 内置AES-128安全模块
- 支持CC2420接口兼容模式
- 功耗参数：接收帧（-50dBm）时工作电流18.5mA；+5dBm发射时工作电流33.6mA；0dBm发射时工作电流25.8mA；掉电模式下电流小于1μA
- 可为单晶体系统提供时钟输出
- 采用符合RoHS要求的5×5mm QFN28（RHD）封装
- 接收灵敏度优异，为-98dBm
- 输出功率可编程，最高可达+5dBm
- 射频工作频率范围为2394~2507MHz，符合全球不同地区射频规范要求
- 支持数字RSSI/LQI功能
- 可自动完成空闲信道评估，支持CSMA/CA
- 支持自动CRC校验
- 内置768字节RAM，可用于灵活缓冲与安全处理
- 支持完整的MAC安全功能
- 配备4线SPI接口
- 拥有6个可配置IO引脚，内置中断生成器
- 内置帧过滤处理引擎与随机数生成器
- 硬件支持数据包嗅探功能
应用领域
- IEEE 802.15.4系统
- ZigBee系统
- 工业监测与控制
- 家庭与楼宇自动化
- 自动抄表
- 低功耗无线传感器网络
- 机顶盒与遥控器
- 消费电子
