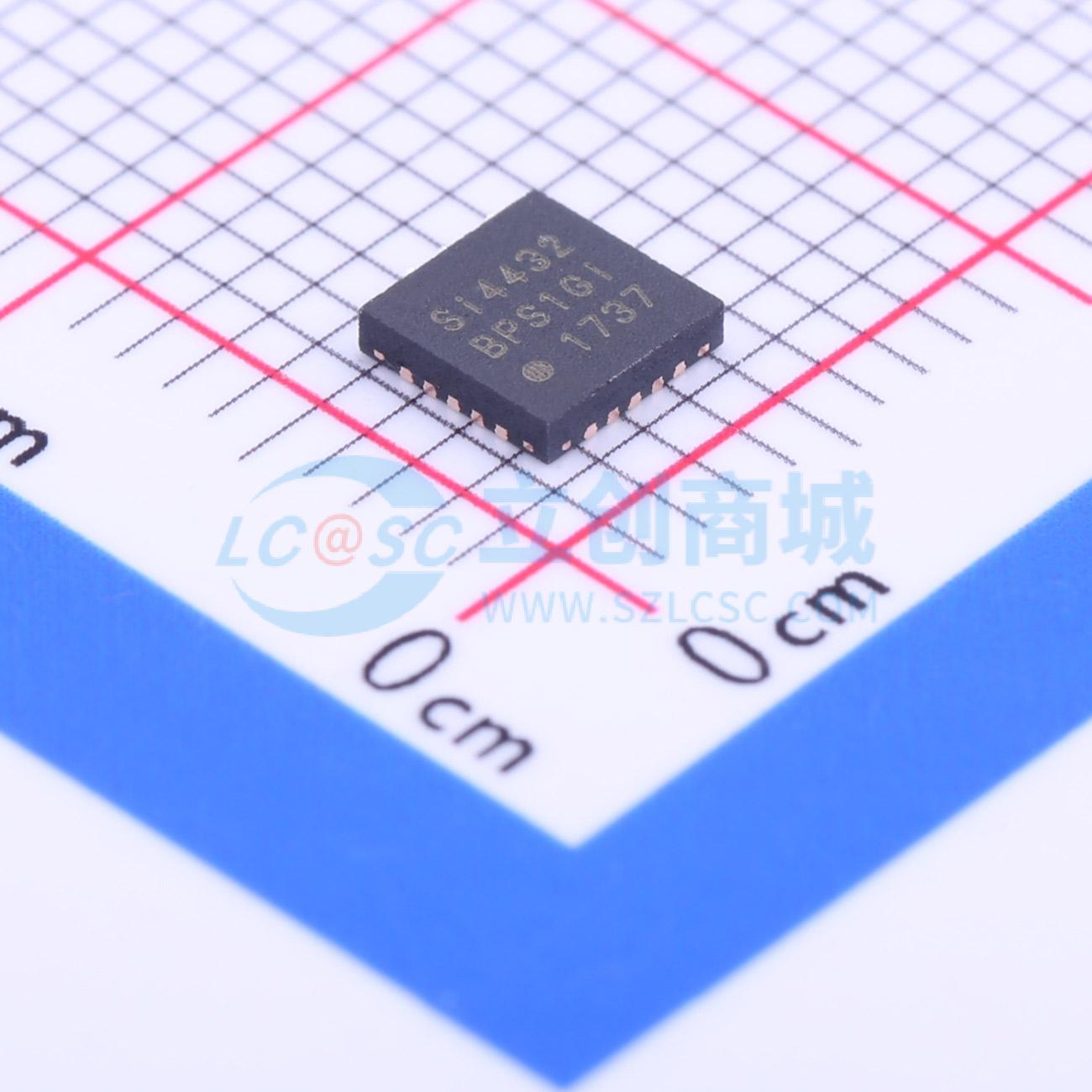

温馨提醒：图片仅供参考，商品以实物为准
SI4432-B1-FM
SI4432-B1-FM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISM波段 无线收发
- 商品型号
- SI4432-B1-FM
- 商品编号
- C8786
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI |
商品概述
- 唤醒定时器
- 自动频率校准 (AFC)
- 上电复位 (POR)、天线分集和收发开关控制
- 可配置数据包处理器
- 前导码检测器
- 发射和接收 64 字节 FIFO
- 低电量检测器
- 温度传感器和 8 位 ADC
- –40 至 +85 ℃ 温度范围
- 集成电压调节器
- 跳频能力
- 片上晶体调谐
- 20 引脚 QFN 封装
- 低物料清单成本
- 远程抄表
- 远程无钥匙进入
- 家庭自动化
- 工业控制
- 传感器网络
- 健康监测仪
- 标签读取器
- Si4430/31/32 器件是高度集成的单芯片无线 ISM 收发器。高度集成可降低物料清单成本，同时简化整个系统设计。极低的接收灵敏度（–121 dBm）加上 +20 dBm 的输出功率，确保了更远的传输距离和更好的链路性能。内置天线分集和对跳频的支持可进一步扩展传输距离并提高性能。
- Si4430/31/32 具备先进的无线电特性，包括 240 - 960 MHz 的连续频率覆盖，以 156 Hz 或 312 Hz 步进，可实现精确的调谐控制。其他系统特性，如自动唤醒定时器、低电量检测器、64 字节的发射/接收 FIFO、自动数据包处理和前导码检测，可降低整体电流消耗，并允许使用低成本的系统 MCU。集成温度传感器、通用 ADC、上电复位 (POR) 和通用输入输出引脚 (GPIO) 进一步降低了整个系统的成本和尺寸。
- Si4430/31/32 的数字接收架构采用高性能 ADC 和基于 DSP 的调制解调器，可进行解调、滤波和数据包处理，提高了灵活性和性能。直接数字发射调制和自动功率放大器 (PA) 功率斜坡确保了精确的发射调制和减少的频谱扩展，确保符合包括 FCC、ETSI、ARIB 和 802.15.4d 在内的全球法规。
- 提供易于使用的计算器，可快速配置无线电设置，简化客户的系统设计并缩短产品上市时间。
商品特性
- 频率范围：240 - 930 MHz（Si4431/32）；900 - 960 MHz（Si4430）
- 灵敏度 = -121 dBm
- 输出功率范围：最大 +20 dBm（Si4432）；最大 +13 dBm（Si4430/31）
- 低功耗：接收 18.5 mA；+13 dBm 发射时 30 mA；+20 dBm 发射时 85 mA
- 数据速率 = 0.123 至 256 kbps
- FSK、GFSK 和 OOK 调制
- 电源 = 1.8 至 3.6 V
- 超低功耗关机模式
- 数字接收信号强度指示 (RSSI)
应用领域
- 远程控制
- 家庭安全与报警
- 遥测
- 个人数据记录
- 玩具控制
- 轮胎压力监测
- 无线 PC 外设
