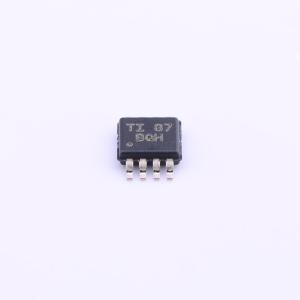

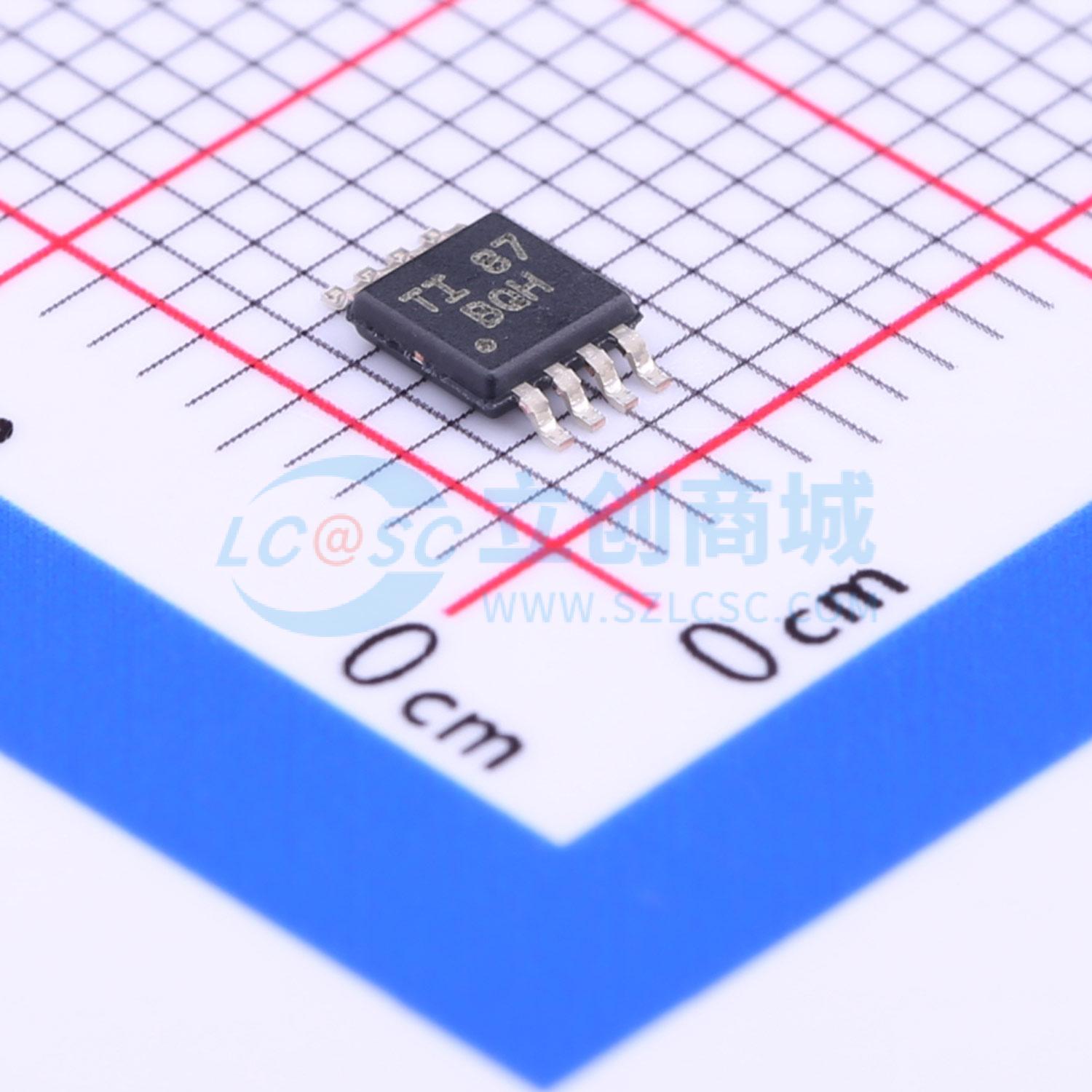

INA200AIDGKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA200 带比较器的 -16V 至 80V、500kHz 电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA200AIDGKR
商品编号: C90014
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 3.1克(g)

商品参数

	属性	参数值
	差分电压	-18V~+18V
	最大电源宽度(Vdd-Vss)	18V
	单电源	2.7V~18V
	静态电流(Iq)	1.35mA
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	123dB
	噪声密度(eN)	40nV/√Hz

商品概述

INA200、INA201 和 INA202 器件是具有电压输出和集成比较器的高端电流分流监测器。INA20x 器件可在 -16 V 至 80 V 的共模电压下检测分流器两端的压降。INA20x 系列提供三种输出电压比例：20 V/V、50 V/V 和 100 V/V，带宽高达 500 kHz。 INA200、INA201 和 INA202 器件集成了一个漏极开路比较器和内部参考电压，提供 0.6 V 的阈值。外部分压器设置电流跳变点。比较器具备锁存功能，可通过将 RESET 引脚接地（或悬空）使其变为透明模式。 INA200、INA201 和 INA202 器件采用 2.7 V 至 18 V 的单电源供电，最大电源电流为 1800 μA。封装选项包括超小型 VSSOP - 8 和 SOIC - 8。所有版本均在 -40°C 至 +125°C 的扩展工作温度范围内进行了规格定义。

商品特性

完整的电流检测解决方案
三种增益可选：INA200 = 20 V/V，INA201 = 50 V/V，INA202 = 100 V/V
0.6 V 内部电压参考
内部漏极开路比较器
比较器具备锁存功能
共模范围：-16 V 至 80 V
高精度：全温度范围内最大误差 3.5%
带宽：500 kHz（INA200）
静态电流：1800 μA（最大）
封装：SOIC - 8、VSSOP - 8

应用领域

笔记本电脑
手机
电信设备
汽车电源管理
电池充电器
焊接设备

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-16V~80V
	增益	20V/V
	带宽	500kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	500uV
	工作温度	-40℃~+125℃
