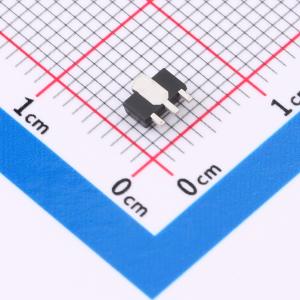

温馨提醒：图片仅供参考，商品以实物为准

CJ78L09

输入30V 输出9V 100mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CJ78L系列是一款具有固定电压输出的三端正电压线性稳压器。它具有较宽的输入电压范围，最大输入电压可达30V（或35V）。
品牌名称: CJ(江苏长电/长晶)
商品型号: CJ78L09
商品编号: C8614
商品封装: SOT-89-3L
包装方式: 编带
商品毛重: 0.147克(g)

商品参数

商品概述

CJ78L系列是一款三端正电压线性稳压器，具有固定电压输出。它的输入电压范围宽，最大输入电压可达30V（或35V）。同时，在散热良好的情况下，它还能提供100mA的输出电流。CJ78L系列采用固定电压输出，无需外围电阻，提高了印刷电路板（PCB）的空间利用效率。此外，CJ78L系列还集成了内部限流、短路保护和热关断功能，使其基本不受过载影响。因此，CJ78L系列广泛应用于各种场景，如卡监控，以消除与单点监控相关的噪声和分配问题。当用作齐纳二极管电阻组合的替代品时，它可以有效提高输出阻抗并降低偏置电流。

商品特性

可用输出电压：5.0V、6.0V、8.0V、9.0V、12V和15V
最大输入电压：输出电压<10V时为30V；输出电压>10V时为35V
最大输出电流：超过100mA
输出公差：结温（TJ）=25°C时为±3%；工作温度范围内为±5%
内置限流功能
热关断保护
短路保护
无需外部元件

应用领域

电视板
空调
车载雷达
空调充电装置

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	30V
	输出电压	9V
	输出电流	100mA
	电源纹波抑制比(PSRR)	45dB@(120Hz)

	属性	参数值
	压差	1.7V
	静态电流(Iq)	4.1mA
	特性	短路保护；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
