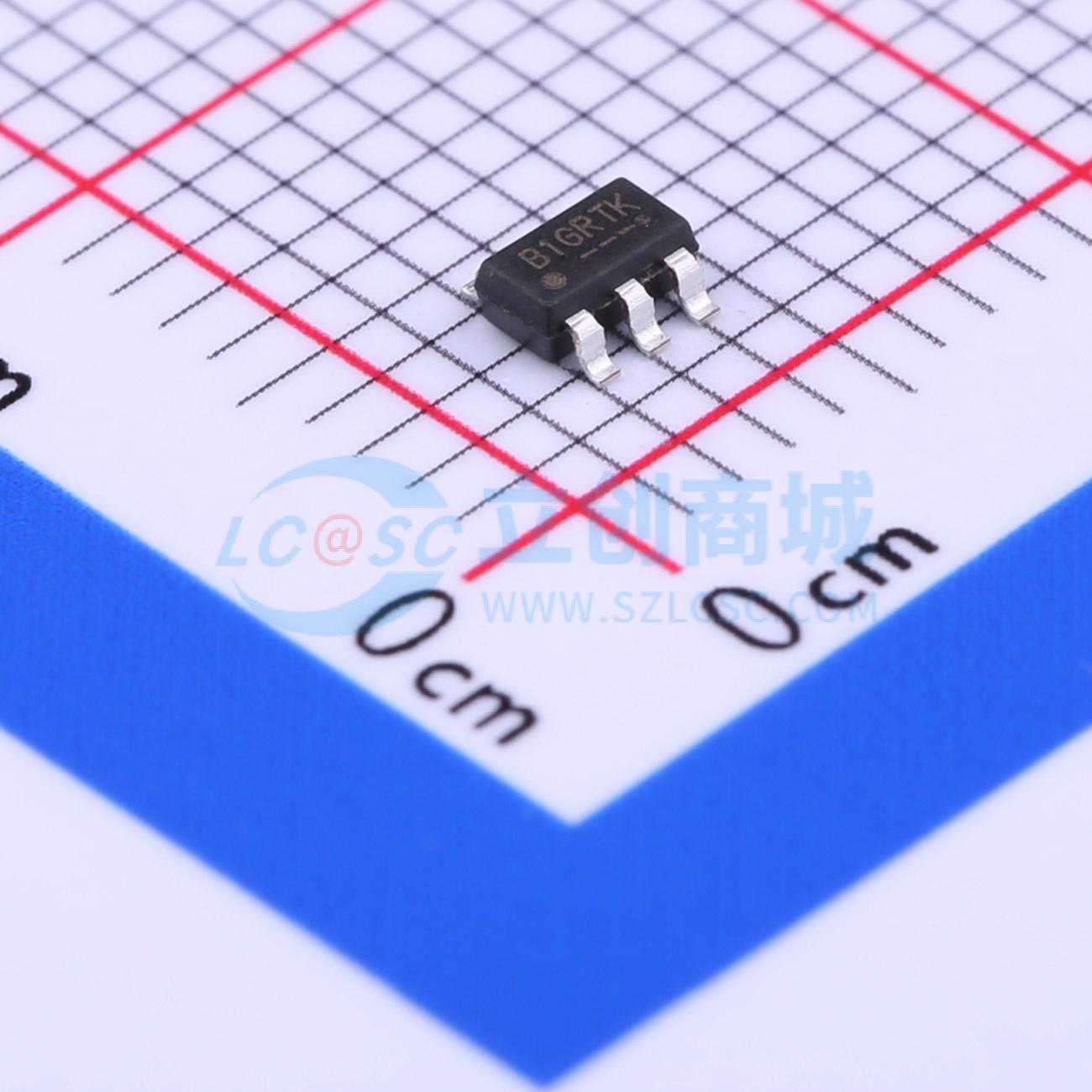

温馨提醒：图片仅供参考，商品以实物为准
FR9801S6CTR
21V输入,2A输出,600kHz同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR9801是一款高效率的同步降压DC-DC转换器,输入电压范围为4.5V至21V,最大连续负载电流为2A,固定开关频率为600KHz。该器件具有内部补偿功能,集成低导通电阻的功率MOSFET,以及多种保护功能,包括逐周期限流、欠压锁定、输出过压保护和热关断。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9801S6CTR
- 商品编号
- C89357
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~21V | |
| 输出电压 | 800mV~17.85V | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
FR9801是一款同步降压直流/直流转换器，提供4.5V至21V的宽输入电压范围和2A的连续负载电流能力。FR9801的故障保护包括逐周期电流限制、UVLO、输出过电压保护和热关断。可调软启动功能可防止开机时的涌电流。该器件采用电流模式控制方案，提供了快速瞬态响应。内部补偿功能减少了外部补偿元件，简化了设计过程。在关断模式下，供电电流小于1μA。FR9801采用SOT-23-6封装，具有良好的热传导性能。
商品特性
- 高效率，最高可达94%
- 低RDS(ON)集成功率MOSFET
- 内部补偿功能
- 宽输入电压范围：4.5V至21V
- 可调输出电压从0.8V至17.85V
- 2A输出电流
- 固定600KHz开关频率
- 电流模式操作
- 周期电流限制
- 过温保护，带自动恢复
- 输出过压保护
- 欠压锁定
- 关断电流<1μA
- SOT-23-6封装类型
应用领域
- 机顶盒（Set-Top-Box）
- 液晶显示屏，电视
- 分布式电源系统网络，XDSL 调制解调器
