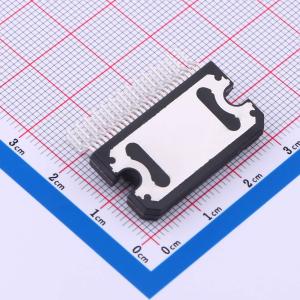

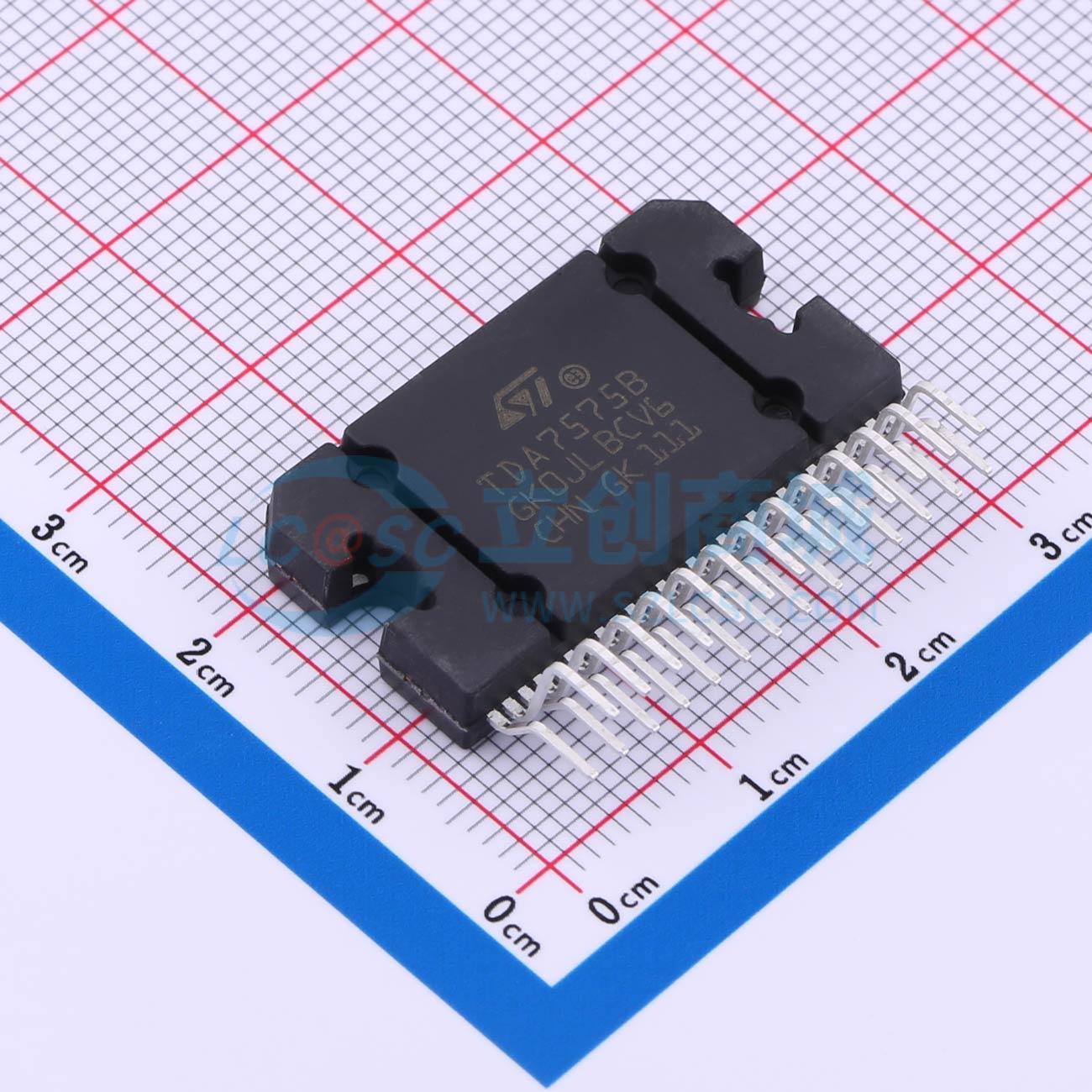

TDA7575B

双桥功率放大器，集成数字诊断

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 差分输入高效（SB类）双路BTL输出，支持完全I2C诊断、片段检测、待机和静音输入
品牌名称: ST(意法半导体)
商品型号: TDA7575B
商品编号: C843553
商品封装: Flexiwatt-27
包装方式: 管装
商品毛重: 11.8克(g)

商品参数

商品概述

TDA7575B是一款新型MOSFET双桥式放大器，专为汽车收音机应用而设计。得益于DMOS输出级，TDA7575B的失真极低，可实现清晰而强劲的音效。在其特性中，内部独特结构带来的卓越效率表现，使其成为简化高功率设备热管理的理想器件。与传统AB类解决方案相比，在一般聆听条件下，该器件的输出功耗实际上可降低达50%。该器件配备了完整的诊断阵列，可通过I²C总线传达每个扬声器的状态。TDA7575B还可将输出并联为单通道，以驱动低至1Ω的负载。此外，也可禁用I²C总线，通过常用的待机和静音引脚来控制TDA7575B。

商品特性

多功率BCD技术
MOSFET输出功率级
DMOS功率输出
新型高效（AB类）
单通道1Ω驱动能力
高输出功率能力：在14.4 V、1 kHz、10%总谐波失真（THD）条件下为2x28 W/4 Ω
最大输出功率：2x75 W/2 Ω，1x150 W/1 Ω
单通道1Ω驱动能力
84 W无失真功率
支持I²C总线驱动，有4种地址选择：– 待机、播放/静音 – 增益12/26 dB – 全数字诊断（交流和直流负载）
可禁用I²C总线
差分输入
全面故障保护
直流偏置检测
两个独立的短路保护
削波检测器诊断，阈值可选（2% / 10%）
禁用I²C总线时，削波检测器可作为诊断引脚
待机/静音引脚
静电放电（ESD）保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(357个/管，最小起订量 1 个)

个

起订量：1 个357个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	输出功率	28W×2@4Ω；150W×1@1Ω；75W×2@2Ω
	工作电压	8V~18V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.03%
	静态电流(Iq)	130mA
	输入类型	差分
	电源纹波抑制比(PSRR)	60dB
