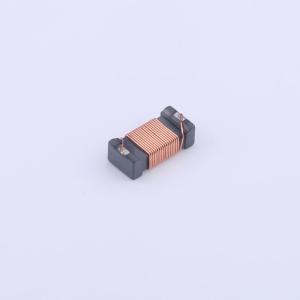

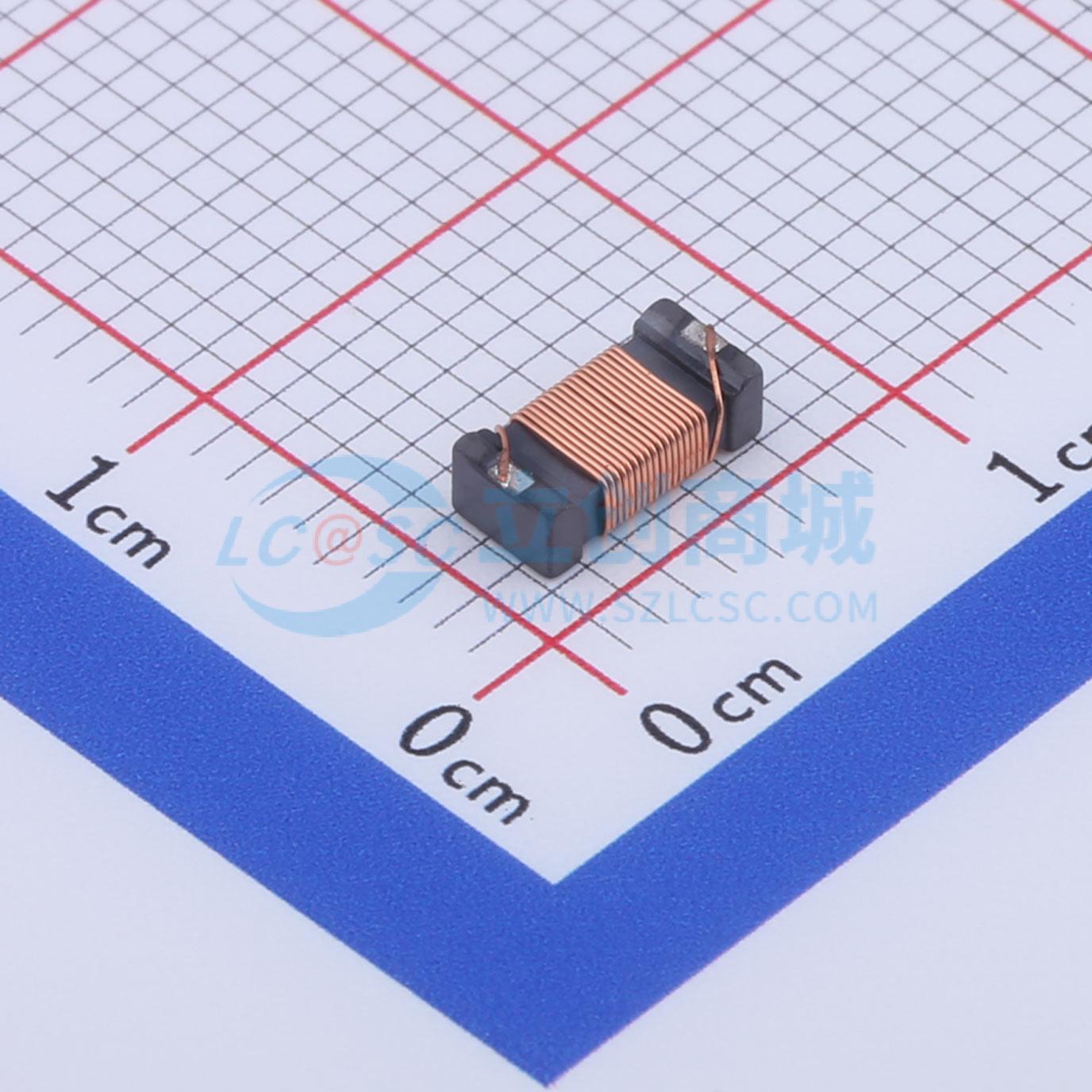

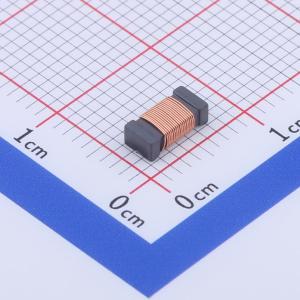

MTNF6030FS3R7JTFY01

适合表面贴装的小型芯片。自动化工艺，质量稳定。用于NFMI无线耳机的天线线圈。

类型：绕线铁氧体芯片天线

外部尺寸（长X宽）[mm]：

• 5520：5.5X2.0
• 6030：6.0X3.0
• 6040：6.0X4.0

标称电感：

• 示例：3R7，标称值：3.7uH

电感容差：±5%

包装：卷带包装

材料代码：铁氧体

特性类型：标准

有害物质：无害产品

设计代码：标准产品为空白

推荐PCB布局：

• MTNF5520：A = 5.5±0.20, B = 2.0±0.20, C = 2.0±0.20, E = 0.50±0.10, F = 1.0±0.10, H 典型 = 1.10, I 典型 = 0.60, J 典型 = 4.40
• MTNF6030：A = 6.2±0.20, B = 3.0±0.20, C = 2.0±0.20, E = 0.50±0.10, F = 1.0±0.10, H 典型 = 1.10, I 典型 = 0.60, J 典型 = 5.10
• MTNF6040：A = 6.2±0.20, B = 4.0±0.20, C = 2.0±0.20, E = 0.50±0.10, F = 1.5±0.10, H 典型 = 1.60, I 典型 = 0.60, J 典型 = 5.10

规格：

• MTNF5520FS3R7JTFY01：电感 = 3.7±5%，最小品质因数 = 50，L/Q 测试频率 = 10.6 MHz
• MTNF5520FS3R7JTFY21：电感 = 3.7±5%，最小品质因数 = 50，L/Q 测试频率 = 20 MHz
• MTNF6030FS3R7JTFY01：电感 = 3.7±5%，最小品质因数 = 50，L/Q 测试频率 = 10.6 MHz
• MTNF6040FS3R7JTFY01：电感 = 3.7±5%，最小品质因数 = 50，L/Q 测试频率 = 10.6 MHz

• 用于NFMI无线耳机的天线线圈
