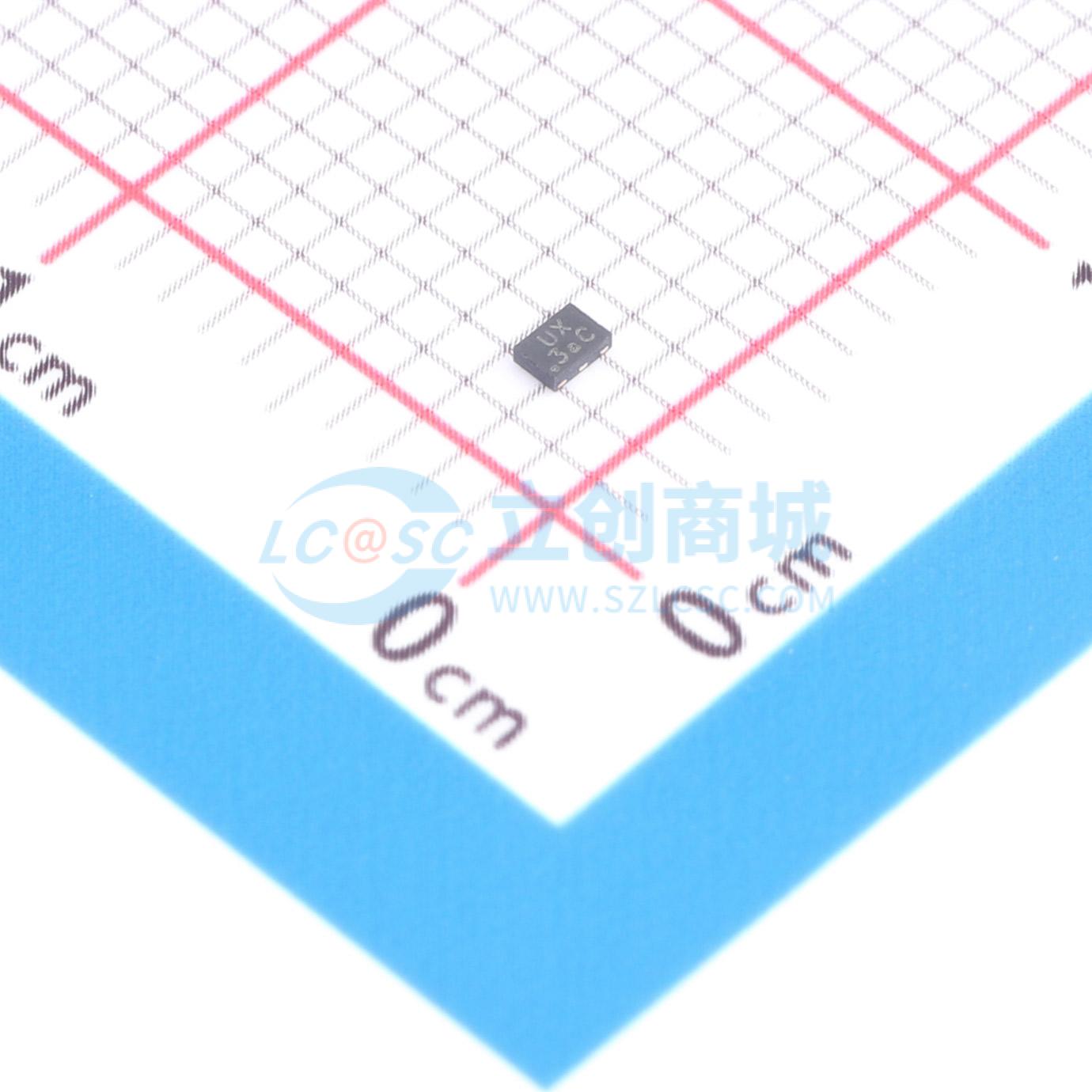

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G86FZ4-7
单2输入异或门，CMOS低功耗，支持部分掉电模式，输入耐压5.5V，多种封装可选
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- 74LVC1G86FZ4-7
- 商品编号
- C842584
- 商品封装
- X2-DFN1410-6
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 200uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2.4V；1.9V；1.2V；2.2V；3.8V；2.3V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；100mV；400mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
应用领域
- 电平转换
- 通用逻辑
- 关机信号隔离
- 广泛的产品系列如：PC、网络设备、笔记本电脑、上网本、PDA、平板电脑、电子阅读器、计算机外设、硬盘驱动器、CD/DVD-ROM、电视、DVD、DVR、机顶盒、手机、个人导航/GPS、MP3播放器、相机、摄像机
