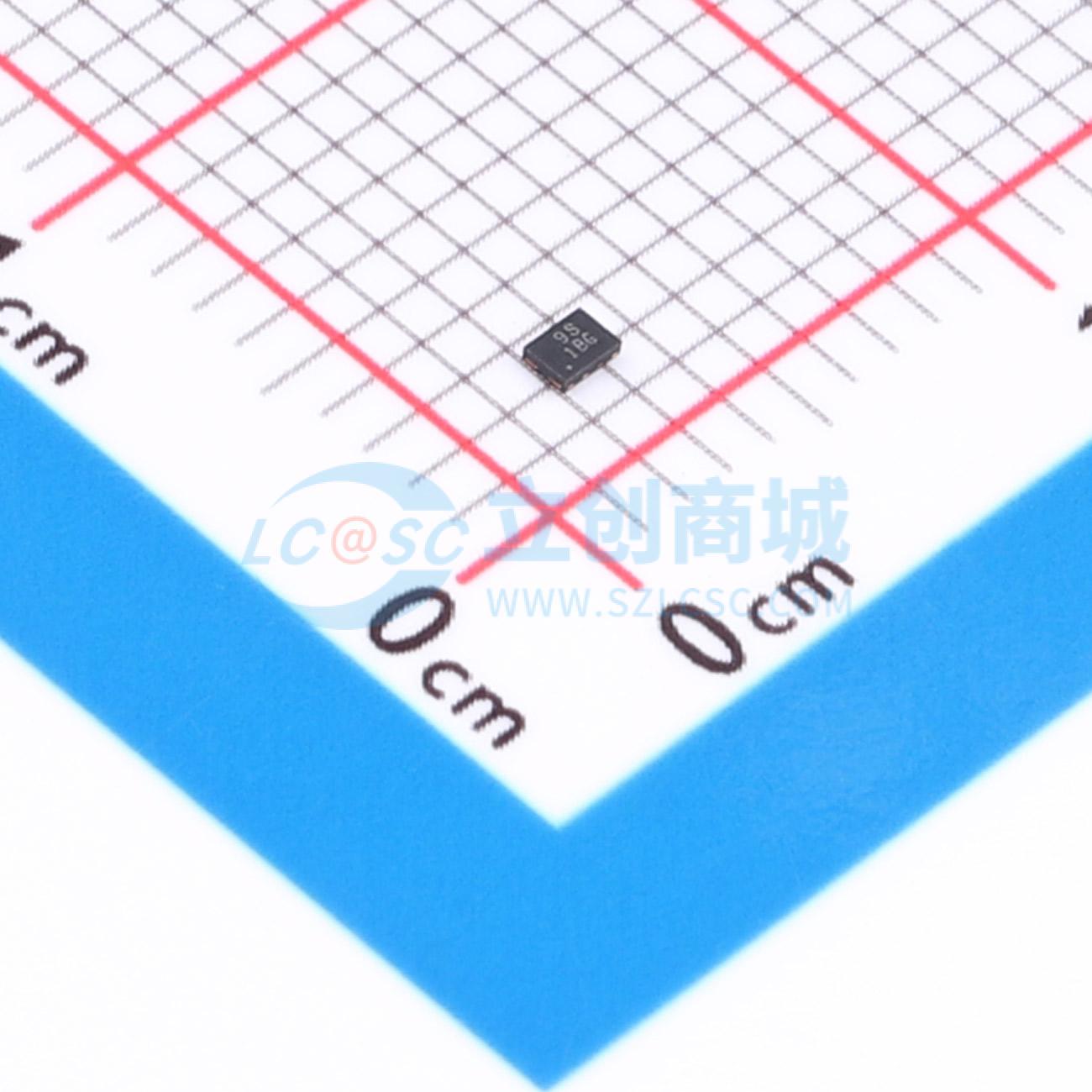

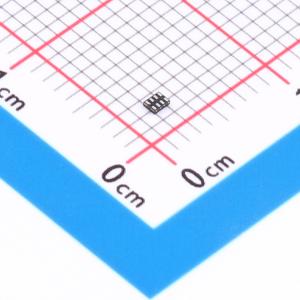

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G86HK3-7
双路二输入异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC2G86 是一款双路二输入异或门。两个门电路均具有推挽输出，设计用于在 1.65V 至 5V 的电源电压范围内工作。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74LVC2G86HK3-7
- 商品编号
- C842638
- 商品封装
- X2-DFN2010-8
- 包装方式
- 编带
- 商品毛重
- 0.02375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.2V~2.5V；3.8V~4.1V；1.2V~1.53V；1.9V~2.13V；2.4V~2.7V | |
| 输出低电平(VOL) | 250mV~400mV；370mV~550mV；430mV~550mV；190mV~400mV；80mV~450mV；140mV~300mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.6ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 电压电平转换
- 通用逻辑
- 电源关闭信号隔离
- 广泛的产品应用，如：
- PC、网络设备、笔记本电脑、上网本、PDA
- 平板电脑、电子阅读器
- 计算机外设、硬盘驱动器、CD/DVD ROM
- 电视、DVD播放机、DVR、机顶盒
- 手机、个人导航/GPS
- MP3播放器、相机、视频录像机
