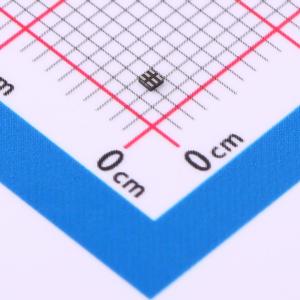

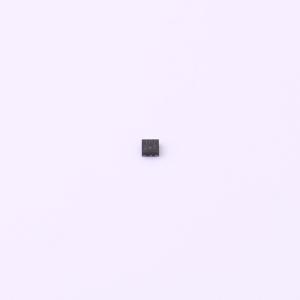

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G08FW4-7
单2输入正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款单2输入正与门，具有标准推挽输出。该器件设计用于1.65V至5.5V的电源电压范围。输入可承受5.5V电压，允许该器件在混合电压环境中使用。该器件针对使用IoFF的部分掉电应用进行了全面规范。IoFF电路可在器件掉电时禁用输出，防止损坏性电流回流。该与门执行正布尔函数：Y = A • B 或 Y = (A(overline) + B)(overline)
- 品牌名称
- DIODES(美台)
- 商品型号
- 74LVC1G08FW4-7
- 商品编号
- C842548
- 商品封装
- X2-DFN1010-6
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 200uA | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 700mV~800mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ |
