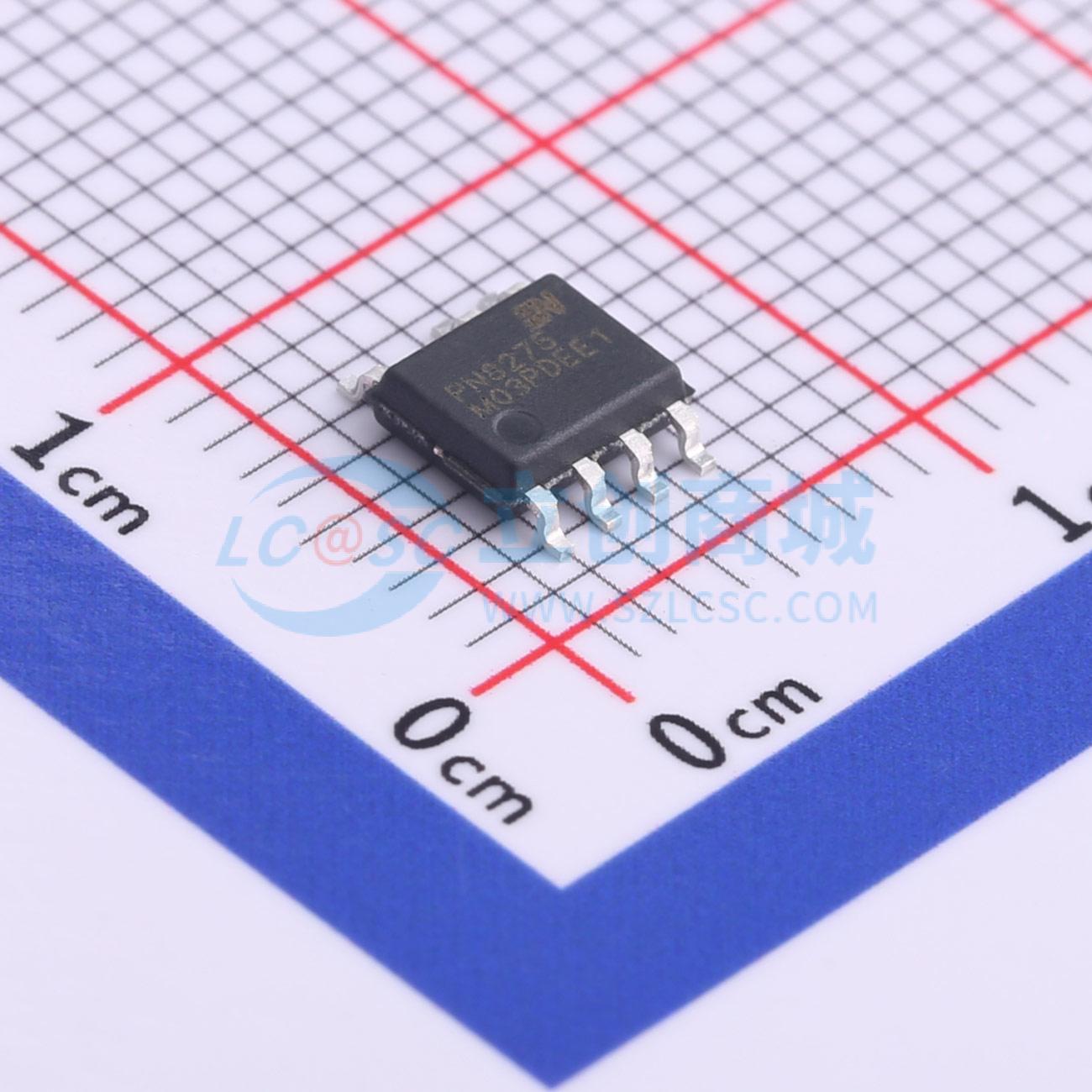

PN8275SSC-R1P

内置X电容放电功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PN8275内部集成了电流模式控制器和高压启动模块，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证系统的良好EMI表现。
品牌名称: chipown(芯朋微电子)
商品型号: PN8275SSC-R1P
商品编号: C840731
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

	属性	参数值
	晶体管耐压	830V
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作模式	PFM 调制；QR；PWM 调制
	反馈方式	副边反馈

商品概述

PN8275内部集成了电流模式控制器和高压启动模块，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证系统的良好EMI表现。同时，PN8275还提供了极为全面和性能优异的智能化保护功能，包括输入欠/过压保护、X电容放电功能、输出过压保护、外部OTP保护、逐周期式过流保护、过载保护、软启动功能。

商品特性

内置高压启动电路
QR-PWM、QR-PFM、Burst-mode混合模式提高效率
内置输入欠压保护(PN8275B)
内置输入过压保护(PN8275P)
内置X电容放电功能(通过IEC62368-1:2014认证)
空载待机功耗 < 50 mW @230VAC
改善EMI的频率调制技术
供电电压8~40V，适合宽输出电压应用
线电压补偿外部可调
优异全面的保护功能：过温保护、输出过压保护、逐周期过流保护、输出开/短路保护、专利的DMG电阻短路保护、次级整流管短路保护、过负载保护

应用领域

待机电源
开放式开关电源适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~40V
	开关频率	60kHz~70kHz
	最大占空比	90%
