温馨提醒：图片仅供参考，商品以实物为准

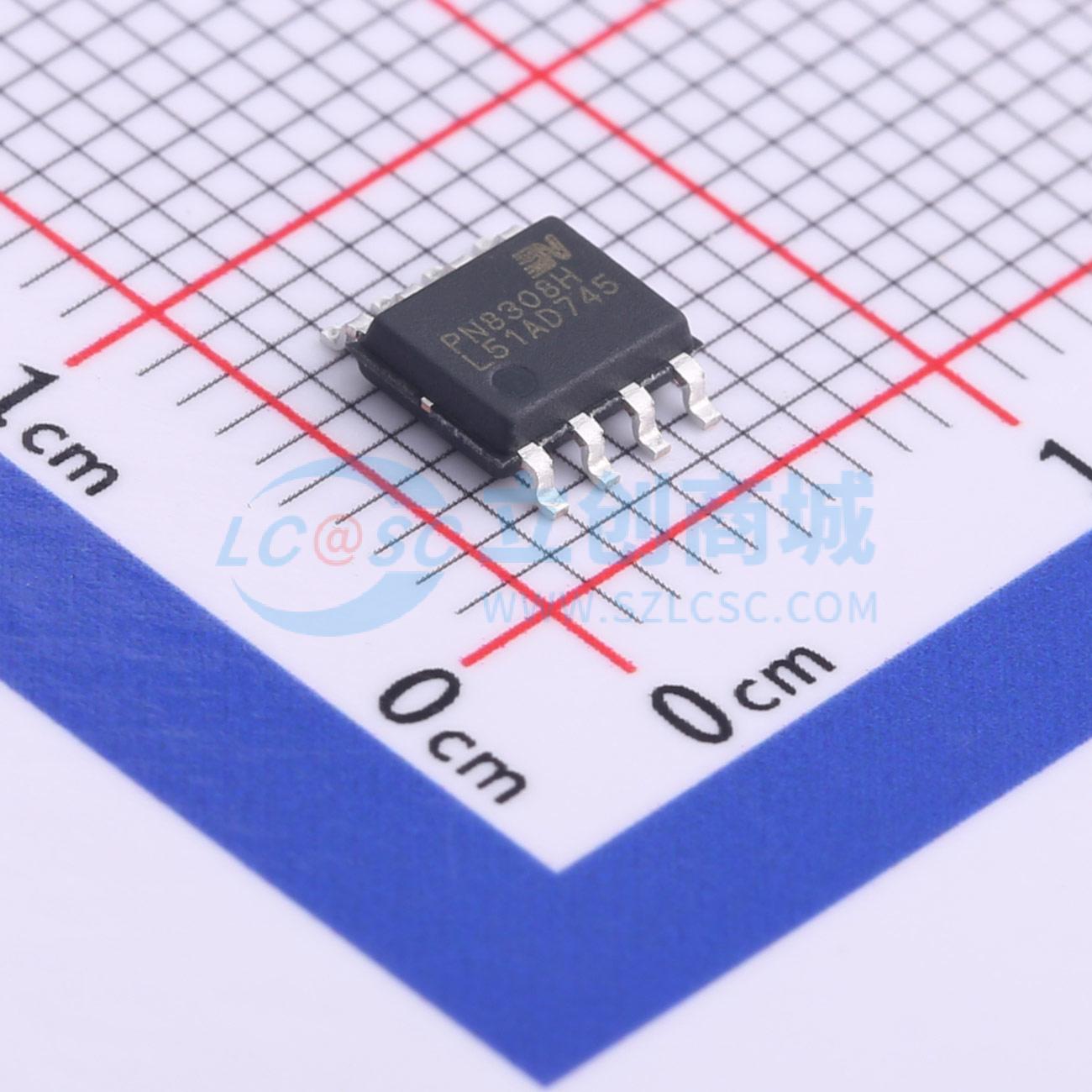

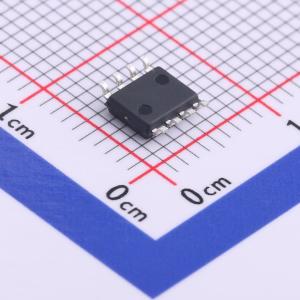

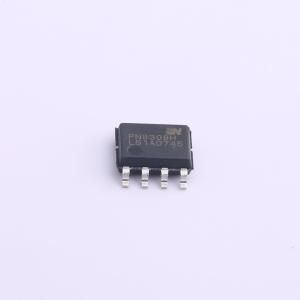

PN8308HSEC-R1
支持连续电流模式内置功率MOS的同步整流器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- PN8308HSEC-R1
- 商品编号
- C840733
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | - | |
| 开关频率 | - | |
| 输出电流 | 3.5A | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 90V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 同步整流驱动；欠压锁定 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | DCM；CCM；QR | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
PN8308H包括同步整流控制器及N型功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。集成了极为全面的辅助功能，包含输出欠压保护、最小导通时间等功能。
商品特性
- 内置10mΩ 80V Trench MOSFET
- 适用于CCM，DCM和QR工作模式
- 电流跟踪关断技术
应用领域
- 9V/12V输出适配器
