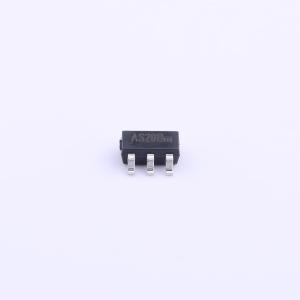

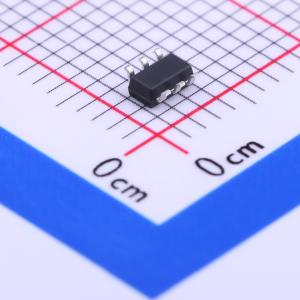

MT3420B
高效率1.5MHz 2A同步降压转换器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MT3420B是一款高效率的1.5MHz固定频率电流模式降压转换器,适用于便携设备,最高效率可达96%,最大输出电流为2A,输入电压范围为2.3V至6V,输出电压可低至0.6V。该器件支持PWM和PFM模式,具有低静态电流、短路保护、热保护和软启动功能。
- 品牌名称
- 西安航天民芯
- 商品型号
- MT3420B
- 商品编号
- C88169
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MT3420B是一款1.5MHz固定频率、电流模式降压转换器。它非常适合需要从单节锂离子电池提供高达2A大电流的便携式设备，同时在峰值负载条件下仍能实现超过90%的效率。MT3420B还可以以100%占空比运行，实现低压差操作，延长便携系统的电池寿命，而在轻负载下运行时可为对噪声敏感的应用提供非常低的输出纹波。MT3420B可以从2.3V至6V的输入电压中提供高达2A的输出负载电流，并且输出电压可以调节到低至0.6V。高开关频率减少了外部元件的尺寸，同时保持较低的开关损耗。内部斜坡补偿设置允许该器件使用较小的电感值来优化尺寸并提供高效运行。MT3420B采用低剖面（1mm）6引脚薄SOT封装，还提供可调版本。
商品特性
- 高效率：高达 96%
- 1.5MHz 恒定频率工作
- 2A 输出电流
- 无需肖特基二极管
- 2.3V 至 6V 输入电压范围
- 输出电压低至 0.6V
- 轻负载时的 PFM 模式以实现高效率
- 在压差操作中 100% 占空比
- 低静态电流：40μA
- 短路保护
- 热故障保护
- 涌电流限制和软启动
- 关断电流 <1μA
- SOT23-6 封装
应用领域
- 手机和智能手机
- 无线和DSL调制解调器
- PDA
- 便携式仪器
- 数码静止和视频相机
- PC卡
