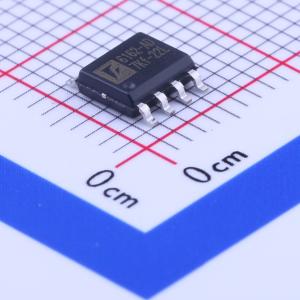

FP6162ADXR-G1
1.5MHz 1.5A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6162是一款高效率的1.5MHz、1.5A同步降压调节器,具有内部生成的0.6V精密反馈参考电压,适用于低输出电压应用。低导通电阻的同步开关显著减少了传导损耗。支持100%占空比以实现低压差操作,关断模式有助于节省电流消耗。FP6162采用MSOP-10L、DFN-10L和SOP-8L封装,减少PCB空间。
- 商品型号
- FP6162ADXR-G1
- 商品编号
- C87843
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FP6162是一种高效率电流模式同步降压PWM DC-DC稳压器。内部产生的0.6V精密反馈参考电压专为低输出电压设计。低RDS(ON)同步开关显著减少了导通损耗。为了延长便携式应用的电池寿命，支持100%占空比以实现低压差操作。关断模式也有助于节省电流消耗。FP6162采用MSOP-10L、DFN-10L和SOP-8L封装以减少PCB空间。
商品特性
- 输入电压范围：2.5至5.5V
- 可调输出电压：0.6V至VIN
- 精密反馈基准电压：0.6V（±2%）
- 输出电流：1.5A（最大值）
- 占空比：0~100%
- 内部固定PWM频率：1.5MHz
- 低静态电流：100μA
- 无需肖特基二极管
- 内置软启动
- 电流模式工作
- 过温保护
- 封装：MSOP-10L（EP），DFN-10L（EP），SOP-8L（EP）
应用领域
- 手机
- 无线和DSL调制解调器
- 数码相机
- 便携式产品
- MP3播放器
