LM7470Q 是一种高压理想二极管控制器，可提供系统保护，防止反向电压、反向电流流动以及破坏性的汽车瞬态电压，以实现高效的快速反极性保护电路或用于冗余电源系统。这款易于使用的理想二极管控制器与外部 N 沟道 MOSFET 一起工作，可以替代其他反极性方案，如 P 沟道 MOSFET 或肖特基二极管。

LM74700Q 控制器为外部 N 沟道 MOSFET 提供电荷泵栅极驱动。MOSFET 两端的电压降在 ANODE 和 CATHODE 引脚之间连续监测，并根据需要调整 GATE 到 ANODE 的电压，以将正向电压降调节到 20 mV。这种闭环调节方案可以在反向电流事件中优雅地关闭 MOSFET，并确保零直流反向电流流动。当 ANODE 和 CATHODE 引脚之间的电压降至 -11 mV 以下时，会检测到快速反向电流条件，导致 GATE 引脚内部连接到 ANODE 引脚，从而关闭外部 N 沟道 MOSFET，并使用体二极管阻止任何反向电流。对反向电流阻断的快速响应使该器件适用于在 ISO7637 脉冲测试期间有输出电压保持要求的系统。

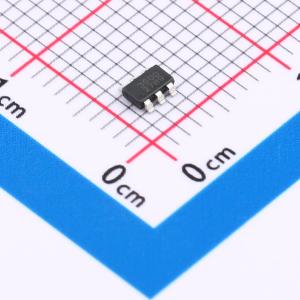

LM74700Q 在关断模式下（使能引脚为低电平时）仅消耗 1 μA 的电流，以延长电池寿命。该器件采用 TSOT23-6 封装。

• 汽车电池保护
• 冗余电源
• 工业工厂自动化
• 企业电源
• 网络电信供电系统服务器
