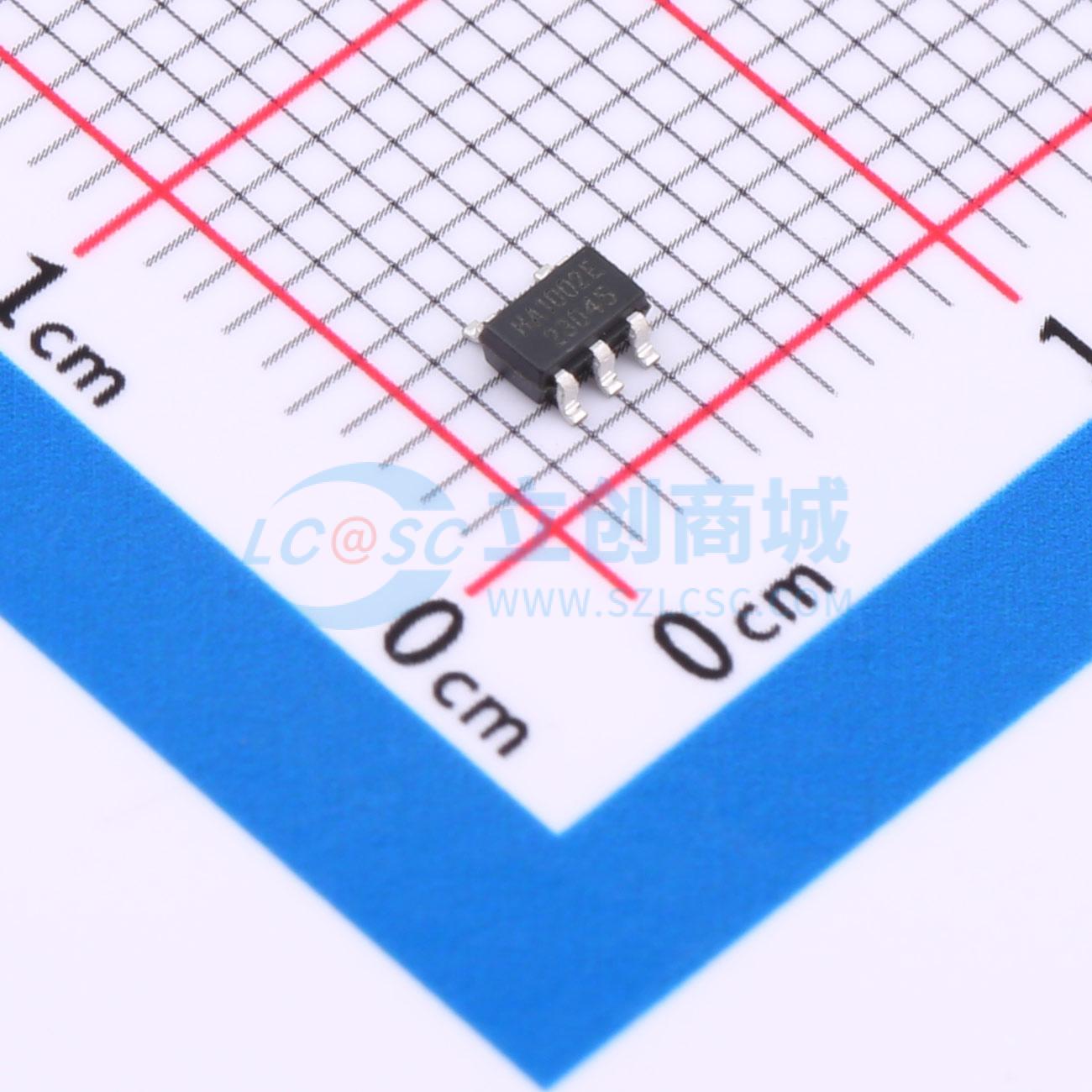

温馨提醒：图片仅供参考，商品以实物为准

HA1002EO

500M高速宽带运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 运算放大器宽带运放:单位增益带宽500M，增益带宽积200M 供电范围: 单电源2.5V~5.5V，同样支持双电源供电输出轨到轨, 高压摆率: 360V/μs 高输入阻抗,高输出电流: ±100mA(peak), 低噪声特性: 6nV/√Hz, 工作温度: -40℃~125℃
品牌名称: QH MICRO-E(乾鸿微)
商品型号: HA1002EO
商品编号: C7589017
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输出
	增益带宽积(GBW)	200MHz
	输入失调电压(Vos)	9mV
	输入失调电压温漂(Vos TC)	-
	压摆率(SR)	360V/us
	输入偏置电流(Ib)	50pA
	输入失调电流(Ios)	-

	属性	参数值
	输入电压噪声密度(eN)	6nV/√Hz@1MHz
	共模抑制比(CMRR)	80dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	10mA
	输出电流	100mA
	工作温度	-40℃~+125℃
	单电源电压	2.8V~5.5V
	双电源电压(Vee~Vcc)	-1.4V~2.75V
	功能特性	-

商品概述

HA1002EO型500M高速宽带运算放大器是一款高速电压反馈CMOS运算放大器，适用于中视频应用和其他需要高带宽的场合。其CMOS输入级提供高输入阻抗，结合宽带和低噪声特性，使其同样适合用作光敏二极管跨阻放大器。该芯片具备单位增益稳定、支持单电源供电及轨到轨输出等特性。产品采用塑封SOT23-5L封装，工作温度范围为-40℃ ~ 125℃。

商品特性

宽带运放：单位增益带宽 500M
增益带宽积：200M
供电范围：单电源 2.5V ~ 5.5V，同样支持双电源供电
输出轨到轨
高压摆率：360 V/μs
高输入阻抗
高输出电流：±100mA (峰值)
低噪声特性：6 nV/√Hz
封装形式：塑封SOT23-5L
工作温度：-40℃ ~ 125℃
