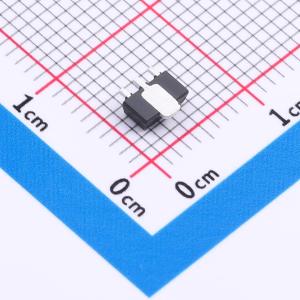

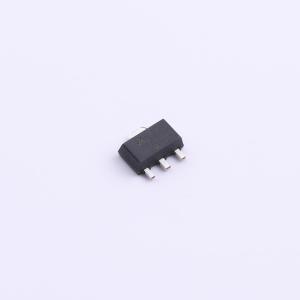

温馨提醒：图片仅供参考，商品以实物为准

TPL720F33-89TR

CMOS工艺超低静态电流、带使能控制功能的LDO线性稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPL720F33-89TR
商品编号: C7589020
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.08526克(g)

商品参数

	属性	参数值
	静态电流(Iq)	1.4uA
	噪声	90uVrms
	功能特性	使能控制；过流保护；输出放电；热关断；内置软启动；输入欠压保护
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TPL720系列是一组采用CMOS工艺、具有使能控制功能的低静态电流线性稳压器。该系列支持最大400mA的输出电流，典型静态电流仅为1.4µA。TPL720系列在使用2.2µF至10µF的低ESR小型陶瓷输出电容时保持稳定。该系列在负载电流动态下降或上升时具有快速的响应性能，尤其适用于某些负载的电流动态变化。TPL720系列具备电流限制和热保护功能，从而提高了其高可靠性。该系列提供1V至3.3V的固定输出电压范围，在室温下具有±1%的输出电压精度、线性调整率和负载调整率。TPL720系列的工作结温范围保证为-40℃至+125℃。该系列提供SOT23-3、SOT23-5和SOT89-3封装。

商品特性

典型1.4µA超低静态电流
输入电压范围：2.4V至6V
输出电压选项：固定1V、1.2V、1.8V、2.5V、2.8V、3V、3.3V
室温下±1%输出电压精度
最大输出电流：400mA
低关断电流
低压差电压：400mA时为350mV
电流限制和热保护
使用2.2µF陶瓷电容保持稳定
禁用时主动输出放电
软启动限制使能期间的输入电流浪涌
结温范围：-40℃至+125℃
封装：SOT23-3、SOT23-5、SOT89-3

应用领域

电池供电的手持设备
电池供电的便携设备
可穿戴应用
无线和物联网模块
个人电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	3.3V
	输出电流	400mA
	电源纹波抑制比(PSRR)	55dB@(0.1kHz)
	压差	350mV@(400mA)
