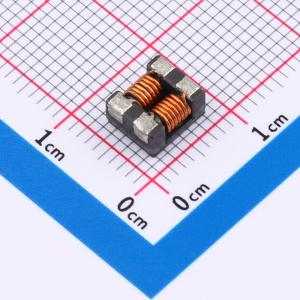

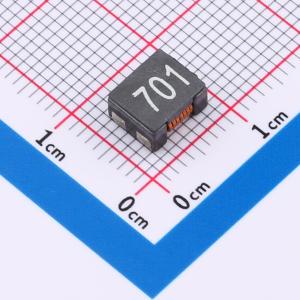

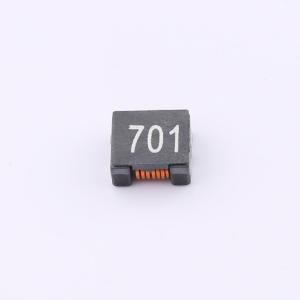

CCM7060A-701
2 700Ω@100MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMD,7*6*3.8mm绝缘强度高;散热好;EMI效果理想
- 品牌名称
- ceaiya(柯爱亚)
- 商品型号
- CCM7060A-701
- 商品编号
- C7588968
- 商品封装
- SMD-4P,7x6mm
- 包装方式
- 编带
- 商品毛重
- 0.773333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 额定电流 | 4A | |
| 阻抗@频率 | 700Ω@100MHz | |
| 额定电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 耐电压 | 80V | |
| 直流电阻(DCR) | 15mΩ | |
| 工作温度 | -40℃~+100℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 存储温度范围：-40℃~ +100℃
- 工作温度范围：-40℃ ~ +100℃（包括线圈的自温升）
- 外观：目视检查无外部缺陷
- 电极强度：在铜板和电极之间焊接后，用10.0N的力沿X和Y两个方向推动器件10±2秒，不应有电极脱落
- 振动测试：在前后、上下、左右三个方向各进行1小时扫频振动后，电感偏差在±3.0%以内，频率为10~55~10Hz，1分钟周期的振幅为1.5mmₚ₋ₚ
- 湿度测试：在相对湿度90~95%、温度60±2℃的条件下测试96±4小时，用干布擦拭器件后在室温环境下存放1小时，电感偏差在±5.0%以内
