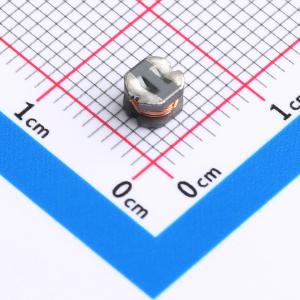

温馨提醒：图片仅供参考，商品以实物为准
CD43-131K
130uH ±10%
- 描述
- SMD,4*4.5*3.5mm 可焊性强；磁场效率高
- 品牌名称
- ceaiya(柯爱亚)
- 商品型号
- CD43-131K
- 商品编号
- C7588979
- 商品封装
- SMD,4.5x4mm
- 包装方式
- 编带
- 商品毛重
- 0.35755克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电感 | |
| 电感值 | 130uH | |
| 精度 | ±10% |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 460mA | |
| 直流电阻(DCR) | 1.3Ω | |
| 类型 | 非屏蔽电感 |
商品概述
本规格适用于CD43功率电感器。外观方面，字体尺寸为宽1.74×高0.9mm；推荐焊盘尺寸无公差的为近似值。线圈规格方面，“S”为绕组起始端；绕组匝数为近似值；产品无铅且符合RoHS标准。电子特性方面，此值表示在直流叠加时电感比其初始值低20%时的电流值，或温升ΔT = 40°C时的直流电流值，取两者中的较低值（Ta = 20°C）。
商品特性
- 储存温度范围：-40°C ~ +125°C
- 工作温度范围：-40°C ~ +125°C（包括线圈自身温升）
- 外观：目视检查无外部缺陷
- 电极强度：铜板与电极焊接后，用10.0N的力在X和Y两个方向推动器件10 ± 2秒，电极无脱落现象
- 振动测试：在前后、上下、左右三个方向各进行1小时扫频振动后，电感偏差在±10%以内，频率为10 ~ 55 ~ 10Hz，1分钟周期的振幅为1.5mmₚ₋ₚ
- 湿度测试：在相对湿度90 ~ 95%、温度60 ± 2°C的条件下测试96 ± 4小时，用干布擦拭器件后在室温环境下储存1小时，电感偏差在±5.0%以内
