温馨提醒：图片仅供参考，商品以实物为准

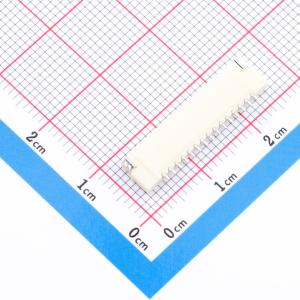

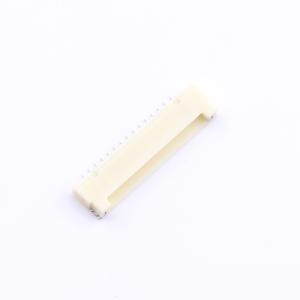

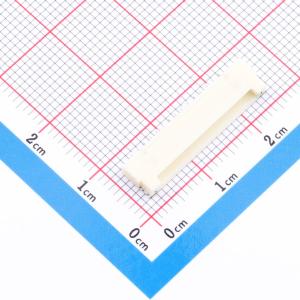

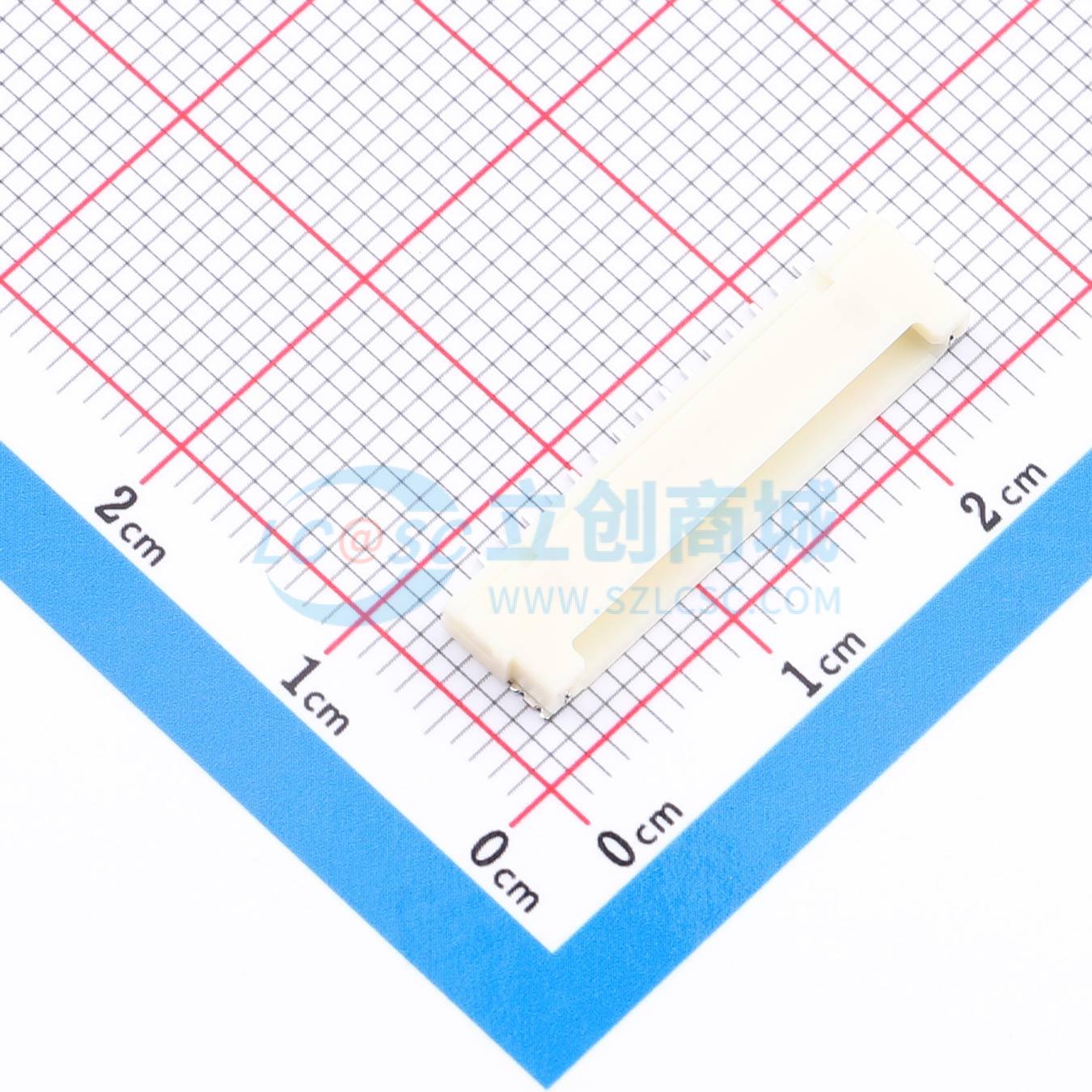

DF14A-15P-1.25H(65)
1x15P 间距:1.25mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HRS(广濑)
- 商品型号
- DF14A-15P-1.25H(65)
- 商品编号
- C7587932
- 商品封装
- SMD,P=1.25mm
- 包装方式
- 管装
- 商品毛重
- 7.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x15P | |
| 间距 | 1.25mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 15P | |
| 排数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每排PIN数 | 15 | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 金 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米白色 |
应用领域
- 引脚共面性（包括加强金属配件）最大为 0.1。
- 当该连接器与 DF14-*S-1.25C 匹配时，匹配长度为 7.3mm。
- 推荐的金属掩膜厚度为 0.15mm，开口面积比率为 100%。
- 管子两端各有一个挡块。
- 管子每 510mm 的翘曲允许偏差为 ±2mm。
- 最小采购单位应为管子内连接器的数量。
