MC12GPCB

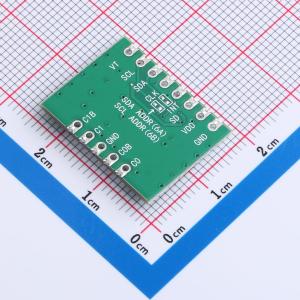

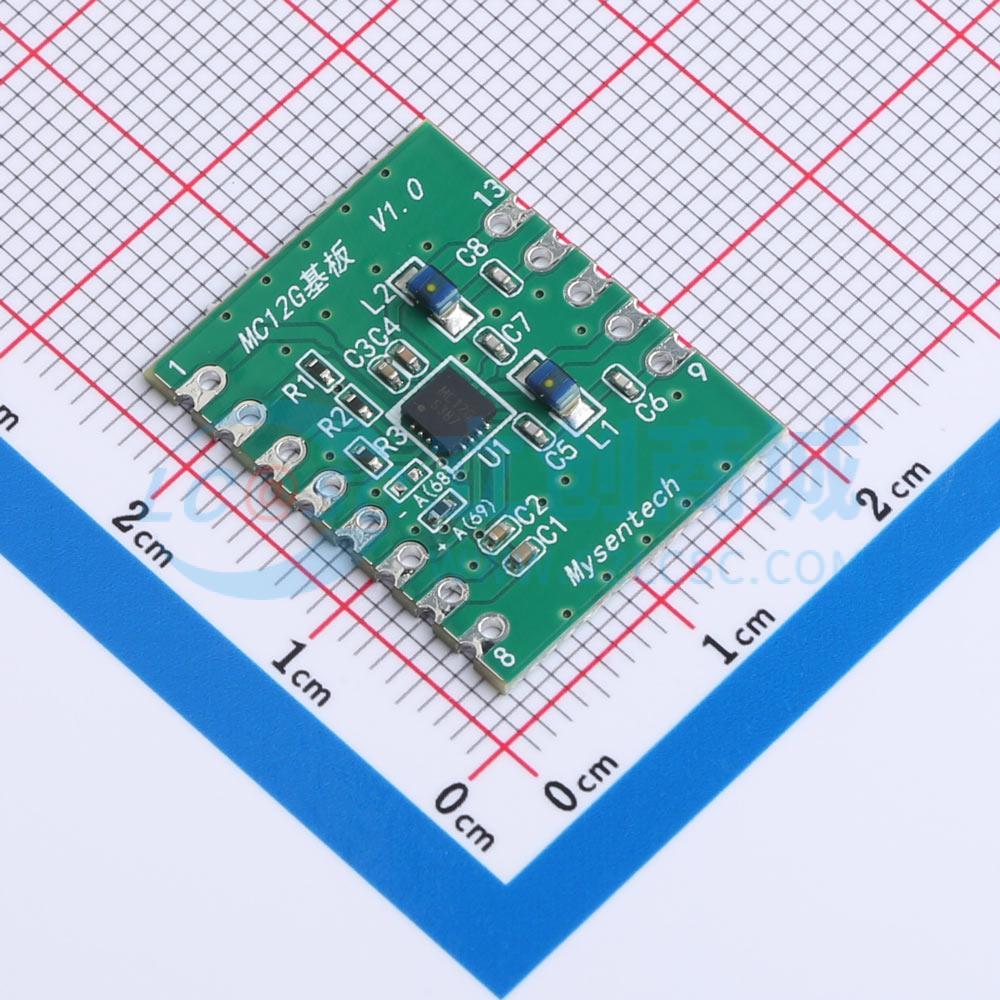

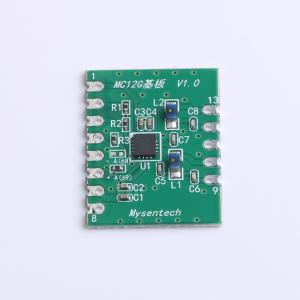

MC12G小基板
- 描述
- 触摸芯片@@MC12G贴片模组，便于调试使用，尺寸23*18mm。MC12G是甚高频、双通道、对地电极电容传感芯片，频率范围10MHz~100MHz，电容测量范围0~150pF，供电电压2.0V~5.5V，温度范围-55℃~+125℃，转换时间1~100ms（可配置），平均功耗7.5μA@1Hz，I2C协议数字输出，可广泛用于智能家电液位、接近、触控等场景，也可用于汽车油液、水浸传感、食品检测、土壤水分含量等工业专用检测场景。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- MC12GPCB
- 商品编号
- C7587912
- 商品封装
- SMD,23x18mm
- 包装方式
- 托盘
- 商品毛重
- 3.763克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 | |
| 通道数 | 2 | |
| 功能特性 | 接近检测；电容式触摸 | |
| 是否自锁 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~5.5V | |
| 工作电流 | 8.3mA | |
| 工作温度 | -55℃~+125℃ | |
| 响应时间(tr) | 100ms |
商品概述
MC12GPCB为数字电容传感芯片MC12G的贴片模组，可兼容敏源MC12系列不同封装芯片MC12G、MC12T的开发、调试使用。MC12系列是高集成度双通道电容型传感芯片，直接与被测电容极板相连，通过甚高频谐振激励并解算测量微小电容的变化。激励频率在10~100MHz范围内可配置，频率测量输出16bit数字信号，广泛用于液位测量、水分含量分析、接近检测、触控感知等场景。 MC12GPCB板载MC12G芯片和外围最小电路，使用半孔和通孔组合设计，方便测试。两路电容测试通道均配置了标准振荡器件，满足大多数应用需要，也可通过调整器件适配实际应用。 MC12GPCB是I²C通信模式，可以通过小基板上的跳线电阻进行地址选择，默认地址0X69。 MC12GPCB可使用内部时钟或外部时钟进行测量。当使用内部时钟时CLK需要被拉低，小基板默认使用内部时钟，跳线电阻R3默认焊接；当用外部时钟时，需拆除R3，通过接口CLKIN连接到外部时钟。 可通过VT引脚获取芯片的温度信息，用于温度补偿。VT是负温度系数的电压，需将其连接至主控的ADC引脚，采集电压数值获取温度。
应用领域
液位测量、水分含量分析、接近检测、触控感知。MC12系列芯片的应用是寻找适合于应用的电极结构，再通过调整振荡器件寻找最大频率变化量的方式实现最佳测量效果，有效振荡频率区间在20~75MHz，根据不同的应用选择合适的振荡频率。 高频（>30MHz）：适合高穿透（壳壁厚）、基础电容小、电容变化小、测含水率的场景。 低频（<30MHz）：适合低穿透或接触式、基础电容大、电容变化大的场景。 连续液位：需要频率与液位变化呈近似线性关系，且寻求最大变化量。 液位开关：需要频率在被测物有无状态的区分足够明显，跨度足够大。
