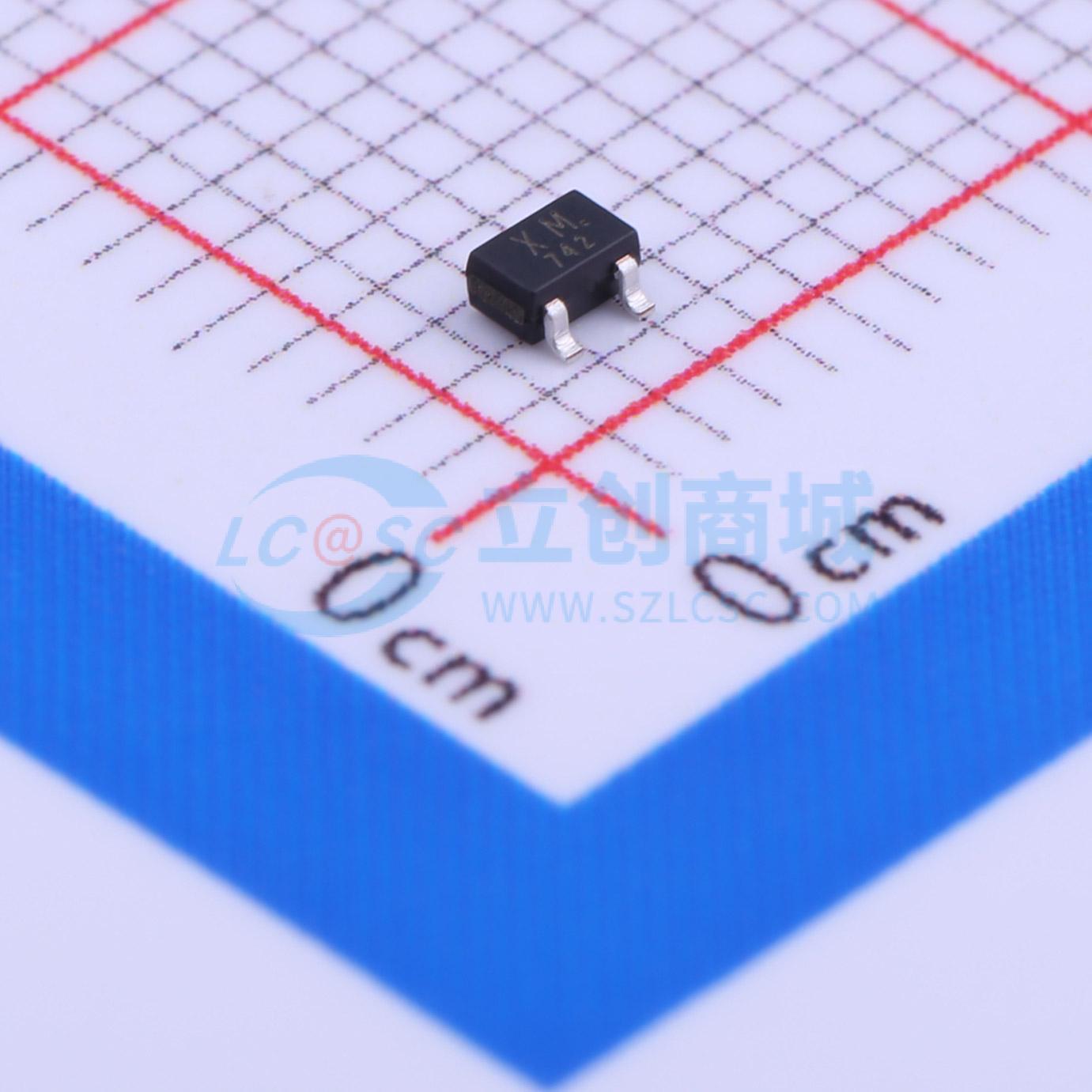

温馨提醒：图片仅供参考，商品以实物为准
RN1311,LF
带内置偏置电阻的晶体管，适用于开关、逆变器电路等应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻。 简化电路设计。 减少零件数量和制造工艺。 与RN2310和RN2311互补。应用：开关。 逆变器电路
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- RN1311,LF
- 商品编号
- C85639
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 100mW | |
| 晶体管类型 | NPN |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 120 | |
| 射基极击穿电压(Vebo) | 5V | |
| 输入电阻 | 10kΩ | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
TOSHIBA Transistor Silicon NPN Epitaxial Type (PCT Process) (Bias Resistor built-in Transistor)，适用于Switching, Inverter Circuit, Interface Circuit and Driver Circuit Applications。With built-in bias resistors, Simplify circuit design, Reduce a quantity of parts and manufacturing process, Complementary to RN2310 and RN2311
商品特性
-Built-in bias resistors-Simplify circuit design-REDUCE the number of components AND manufacturing processes-Complementary TO RN2310 AND RN2311
应用领域
-Switches-Inverter circuits-Interface circuits-Driver circuits
