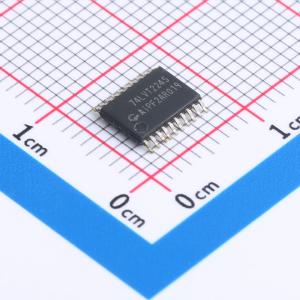

温馨提醒：图片仅供参考，商品以实物为准

AiP74LVT2245TA20.TB

AiP74LVT/LVTH2245 八路总线收发器带终端电阻

描述: 该设备是八路收发器，具有非反相三态总线兼容输出，在发送和接收方向上都有。控制功能实现最小化外部时序要求。
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74LVT2245TA20.TB
商品编号: C7551058
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.285克(g)

商品参数

商品概述

该器件为八进制收发器，在发送和接收方向均具备同相三态总线兼容输出。控制功能的实现最大限度地减少了外部时序要求。该器件设有输出使能输入 (OE) 以便于级联，以及方向输入 (DIR) 用于方向控制。 AiP74LVT/LVTH2245 在输出的高电平和低电平状态均设计有串联电阻。这种设计可降低诸如存储器地址驱动器、时钟驱动器以及总线收发器和发送器等应用中的线路噪声。

商品特性

30Ω 输出端接电阻
八进制双向总线接口
三态缓冲器
输出能力：+12mA 和 -12mA
TTL 输入和输出开关电平
可与 5V 供电系统进行输入和输出接口连接
总线保持数据输入无需外部上拉电阻来保持未使用的输入
允许带电插拔
上电时为三态
输出连接到 5V 总线时无总线电流负载
工作温度范围为 -40℃ 至 +85℃
封装信息：SOP20/TSSOP20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	驱动器数	-
	接收器数	-

	属性	参数值
	工作电压	2.7V~3.6V
	数据速率	-
	接收器滞后	-
	工作温度	-40℃~+85℃
