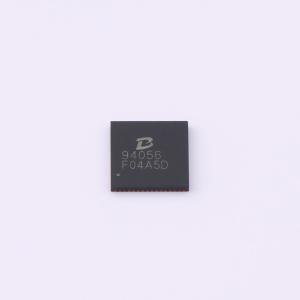

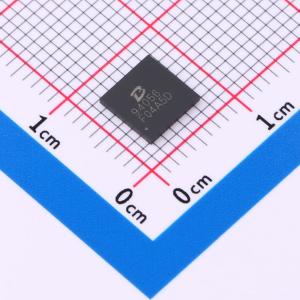

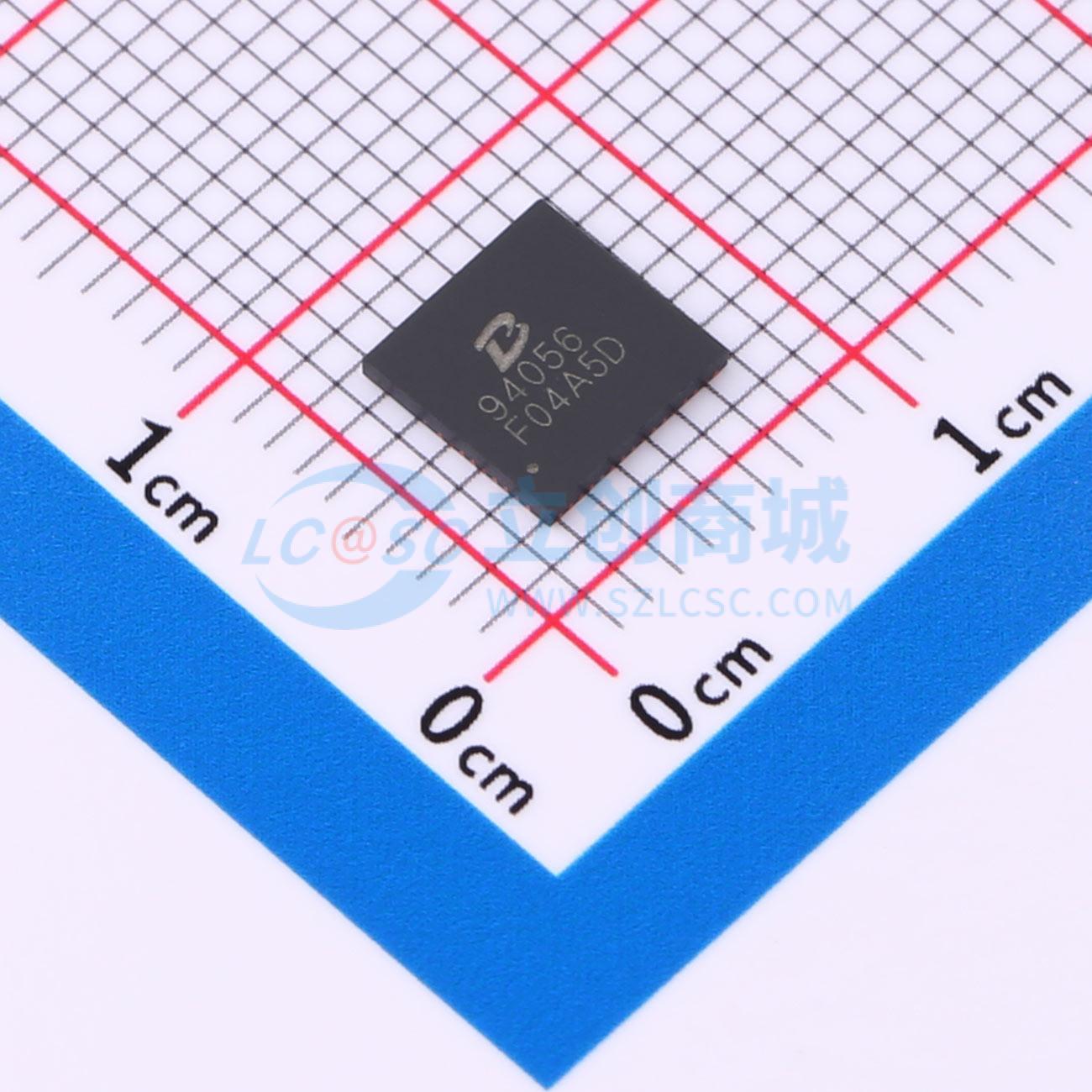

PL94056

PL94056是集成了快充全协议的、高效率的、带充电管理的同步双向升降压SOC。它是针对type-C PD快充应用而设计的、功能丰富的、使用灵活的升降压平台。它可以设置成降压充电、升压充电以及升降压充电。PL94056集成I2C接口与外部MCU通信。内集成了耐高压的检测电路来检测电池端、BUS端、各端口的电压以及高精度的电流检测电路以实现IBAT、IBUS及各端口电流的检测。同时，内部集成了耐高压的CC1/CC2、DP/DM USB通信协议接口。搭配普通的MCU就可为各种快充应用提供完整、强大、灵活的升降压快充方案。

• 双向升降压充放电功能，同时支持PD3.0, QC3.0, AFC, SCP, FCP, BC1.2等协议
• 支持PD3.0协议的双角色转换
• 内置充电管理功能，包括涓流、恒流、恒压、充满停止及复充
• VBUS/VBAT电压范围最高可到32V
• 集成一个10mR的H桥
• 集成A口和C口的插拔检测功能
• 集成端口的过流、过压保护功能
• 支持1 - 6串锂电充电管理
• 支持4.2V和3.5V的充满电压且可调
• 开关频率可选150KHz或300KHz
• 内置自适应充电功能，通过写寄存器可动态调整VINREG电压适应不同功率的适配器
• 内置12-bit DAC可确保电流以10mA的步径设置
• 内置12-bit DAC可确保输出电压以5mV的步径设置
• 内置电荷泵实现端口使用NMOS关断输出
• 外部可通过VMON引脚检测电池端、BUS端以及各个端口端的电压和电流等信息
• 集成DC - DC转换器的各种保护功能
• 当BUS电压与电池电压接近时，可设置直通
• 内置I2C接口与外部系统通信
• 集成3.3V/50mA LDO

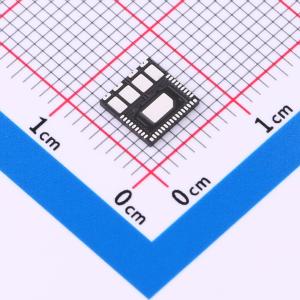

• QFN6x6 - 42封装

• 移动电源
• 充电宝
• 电动工具充电器
