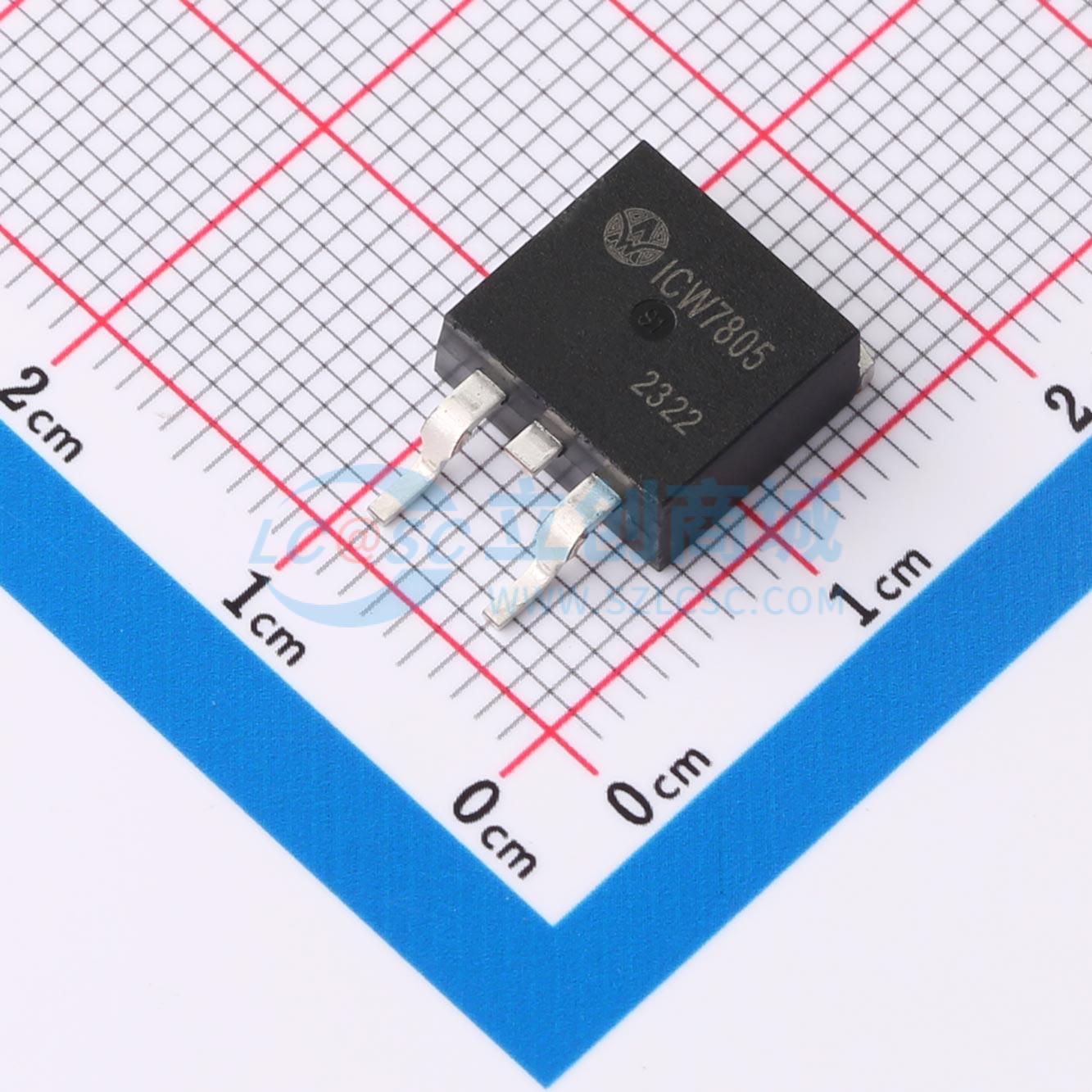

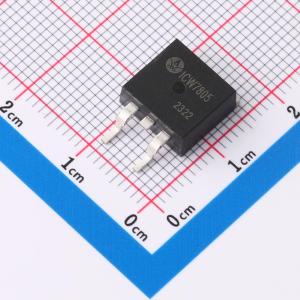

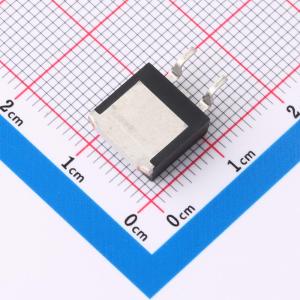

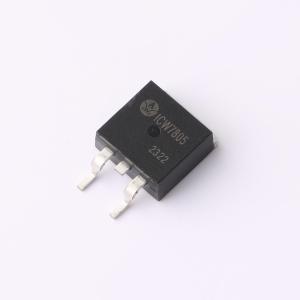

ICW7805T3G

30V,1A固定输出,三端正电源稳压电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICW7805/08/09/12/15该系列为固定电压的三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板及适当的输入电压，输出电流可以大于1A。该电路不仅可以用作为固定输出电压源，如果配置上适当的外围元件，还可以输出所需的其它电压和电流。
品牌名称: ICW(艾创微)
商品型号: ICW7805T3G
商品编号: C7544929
商品封装: TO-263
包装方式: 编带
商品毛重: 1.758克(g)

商品参数

商品概述

ICW7805/08/09/12/15该系列为固定电压的三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板及适当的输入电压，输出电流可以大于1A。该电路不仅可以用作为固定输出电压源，如果配置上适当的外围元件，还可以输出所需的其它电压和电流。

商品特性

输出电流：>1A
外接元件少，适用性强
内置过温、过流保护
内部设有输出晶体管安全区补偿
固定输出：5V/8V/9V/12V/15V

应用领域

5V稳压输出
电压拓展应用电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	25V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	2V@(1A)

	属性	参数值
	静态电流(Iq)	3mA
	噪声	-
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
