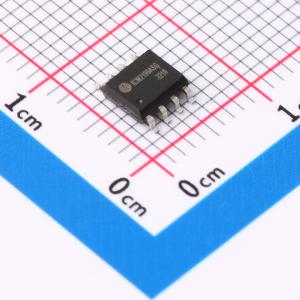

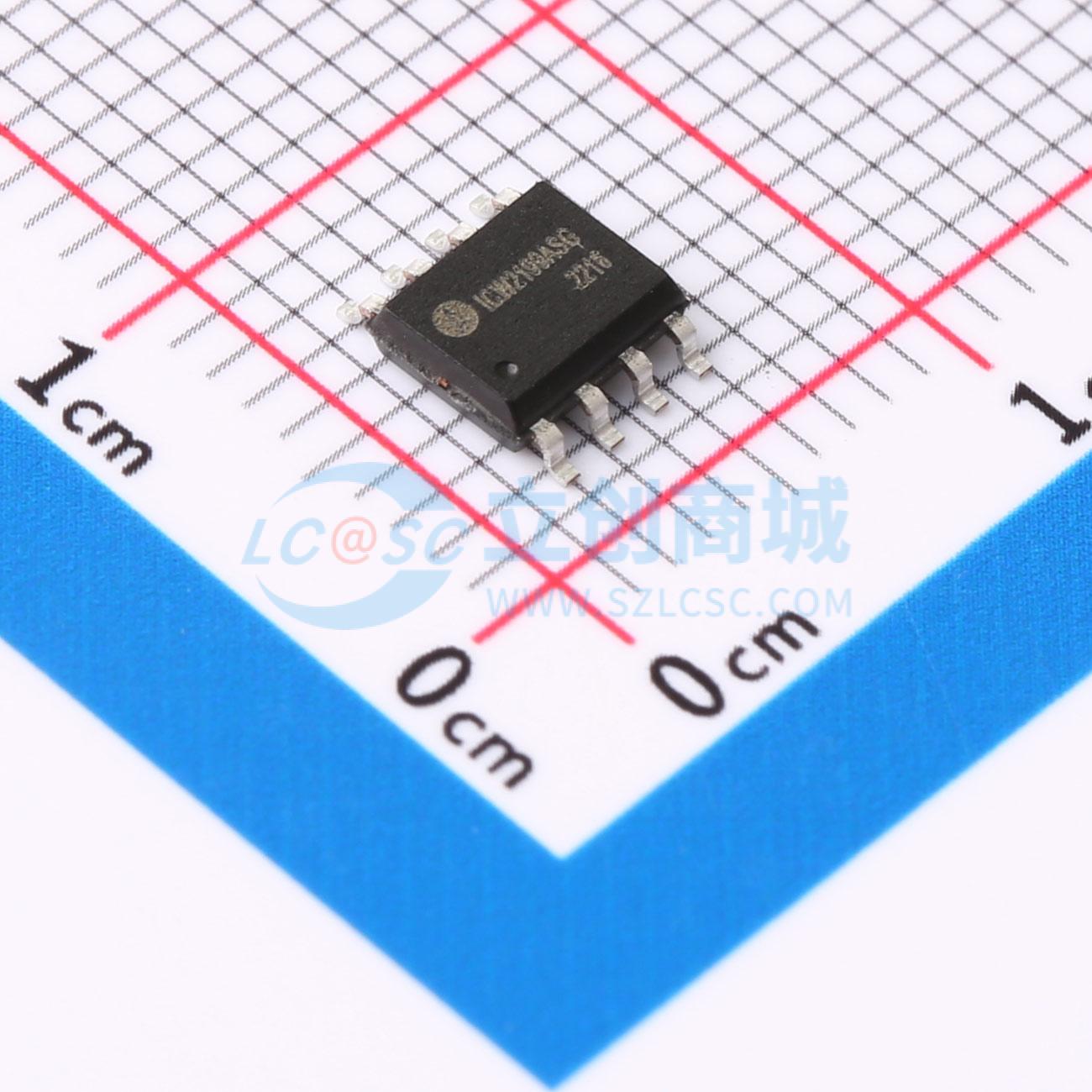

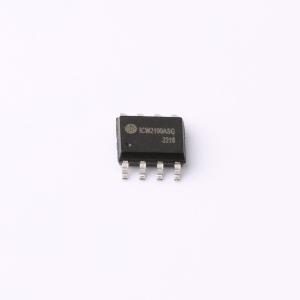

ICW2199ASG

25V高效PFM/PWM升压DC-DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICW2199是一款1MHz升压型DC-DC控制器,适用于需要高效率、高输出电流的应用电路。输入电压范围为2.7V至25V,输出电流可达2A以上。
品牌名称: ICW(艾创微)
商品型号: ICW2199ASG
商品编号: C7544940
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.108克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

ICW2199是一款1MHz升压型DC-DC控制器，由于使用外接低导通电阻的N沟道功率MOSFET开关管，因此适用于需要高效率、高输出电流的应用电路
芯片可通过调节外围电流检测电阻(RSENSE)与FB反馈电阻（RFB1 、RFB2），选择恒压输出工作模式或恒流输出模式，恒压工作模式FB端电压VFB为1.25V（典型值），可通过VSENSE端子连接电流检测电阻来设定限制输出电流值。恒流输出模式时VSENSE端电压恒为100mV（典型值），通过调节在VSENSE连接的电流检测电阻(RSENSE)设定输出恒定电流值
芯片内置有使能关断、欠压保护、软启动等保护电路
输入电压范围:2.7V~25V
FB电压：1.25V±2%
工作频率: 1.0MHz
外置电阻限流可调
效率: 92%（(0.5A@VIN = 5V，VOUT = 12V）
带载能力：2A以上（VIN = 5V，VOUT = 9V）1.5A以上（VIN = 5V，VOUT = 12V）
消耗电流低: 静止时60μA(典型值)
软启动时间: 2ms（典型值）

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘
