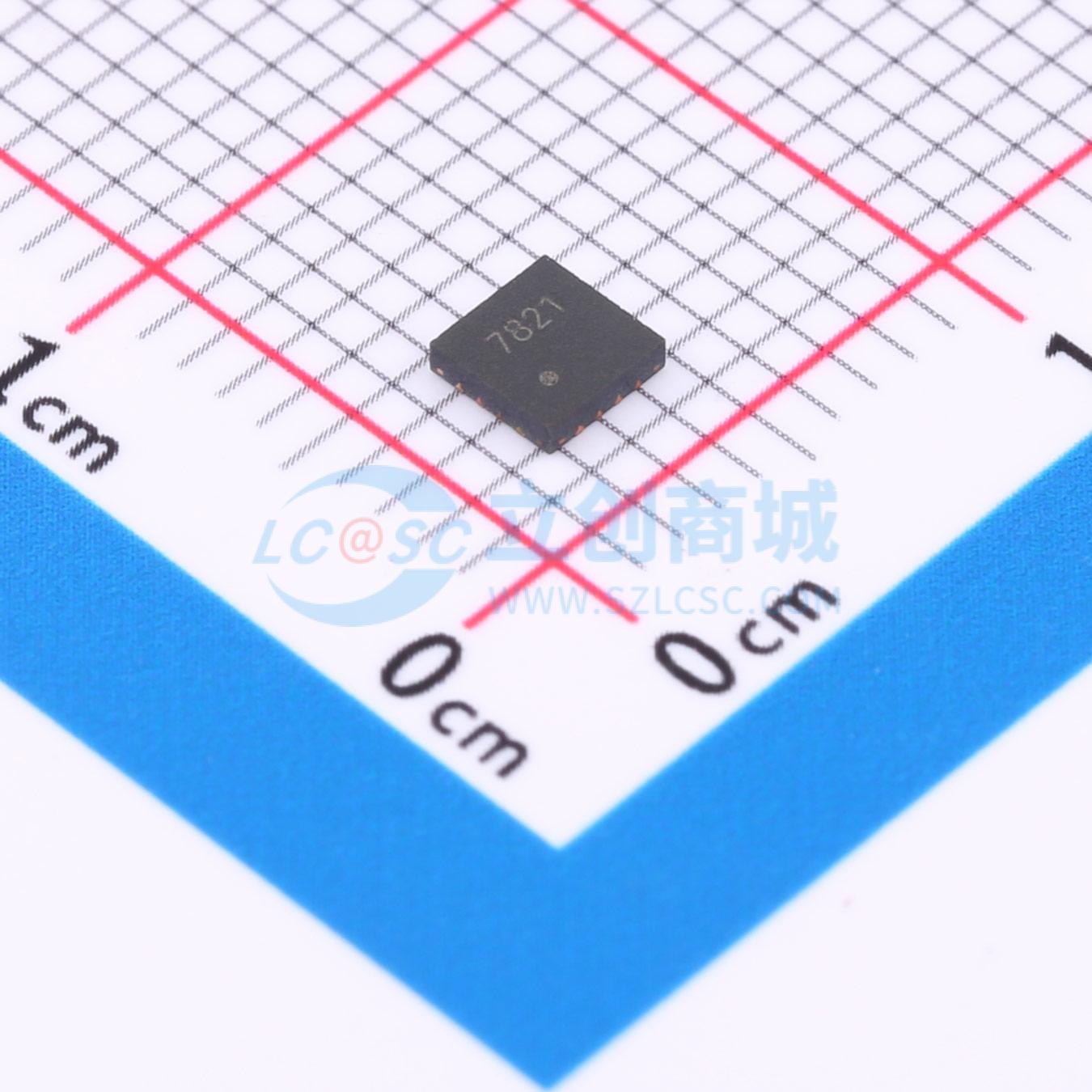

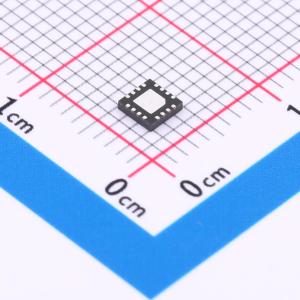

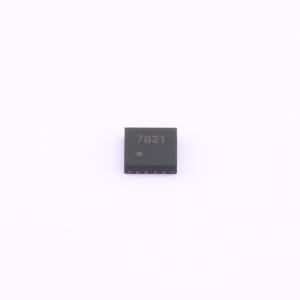

KTH7823-L-N-QN16
角度传感器 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 角度传感器 60,000rpm~120000rpm转速，16-bit分辨率，0.015C温漂，1ms启动，360° 30~150mT检测，SPI、SSI、PWM、ABZ输出
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH7823-L-N-QN16
- 商品编号
- C7544662
- 商品封装
- QFN-16L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.023333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 磁性旋转位置传感器 | |
| 接口类型 | SPI；SSI | |
| 工作电压 | 3.3V | |
| 旋转角度范围 | 0°~360° | |
| 线性范围 | - | |
| 工作电流 | 11.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 0.8mm | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 故障诊断；可编程传输；零位编程 |
商品概述
KTH7823是一款高精度角度霍尔传感器芯片，可提供最高16位分辨率的角度输出，适用于轴向和离轴场合下的无接触式磁场角度测量。该芯片能够在0~120000rpm的转速范围内快速准确地输出角度信息。它提供多种灵活的角度输出模式，支持可编程的ABZ正交脉冲输出、四线制SPI接口和两线制SSI接口。芯片内置磁场强度检测功能，允许用户编程设置阈值以监测磁场强度。此外，它还集成了MTP存储器，用于存储参考零位、ABZ编码器设置和磁场检测阈值等重要配置参数，以适应不同的应用场景。
商品特性
- 16位分辨率绝对角度输出
- 高精度，INL误差小于±0.35°
- 适用于各种在轴、离轴无接触式场景
- 超低延时，每1μs更新一次数据
- SPI通信：角度读取、寄存器读写
- SSI通信：角度输出
- 可编程4~4096步/圈ABZ输出
- PWM 14位角度输出
- 内置可编程存储器MTP
- 磁场强度诊断/报警
- 工作电压兼容3.3V和5V
- 工作温度范围为-40℃至105℃
- QFN-16L封装和SOP-8封装可选
应用领域
- 绝对角度位置传感器
- 无刷直流电机
- 离轴角度测量
- 电梯
- 屏蔽门
