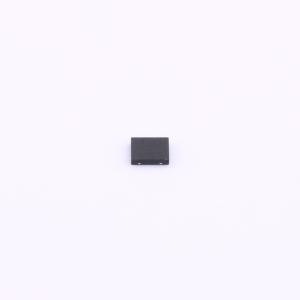

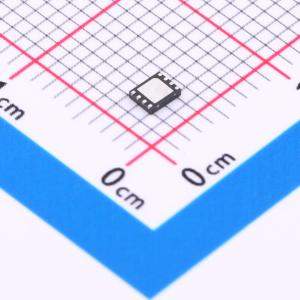

KTH5763AQ3DNE
3D霍尔磁编码传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3D霍尔磁编码传感器 8bit绝对角度位置输出,360°角度输出,3D霍尔角度传感器
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH5763AQ3DNE
- 商品编号
- C7544671
- 商品封装
- DFN-8L(2x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.008889克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 霍尔效应位置传感器 | |
| 接口类型 | I2C；SPI | |
| 工作电压 | 2.8V~5.5V | |
| 旋转角度范围 | 0°~360° | |
| 工作电流 | 4.89mA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | 2.5mm | |
| 宽度 | 2mm | |
| 高度 | 0.55mm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 多轴磁场检测；可编程传输；零位编程 |
商品概述
KTH5763是一款集成了高度匹配霍尔元件的3D霍尔角度传感器，涵盖XY、XZ、YZ平面。它集成了低功耗、低噪声、高精度零漂运算放大器，高性能、低阻抗多路复用器，并采用高精度模数转换器，转换输出8位角度数据。该芯片提供I²C通信接口。KTH5763支持周期循环测量模式和单次测量模式，适用于不同的应用场景。它集成了高效、低功耗的CORDIC算法模块，支持平面角度输出和角度阈值检测。该器件具有高集成度和运用灵活的特点。
商品特性
- 集成高度匹配霍尔元件的3D霍尔角度传感器，覆盖XY、XZ、YZ平面
- 集成CORDIC算法模块，提供8位绝对角度位置输出
- 支持绝对位置检测，角度输出范围高达360度
- 磁感应强度工作范围：XY平面为±65mT，XZ/YZ平面为±40mT
- 支持标准I²C通信接口
- 支持系统中断唤醒功能
- 工作电压范围：2.8 V ~ 5.5 V
- 输入/输出供电电压可低至1.8 V
- 工作温度范围：-40 ℃ ~ +85 ℃
应用领域
- 电子手表旋钮
