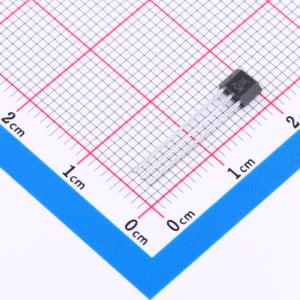

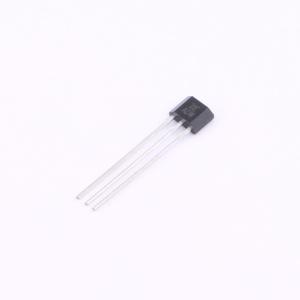

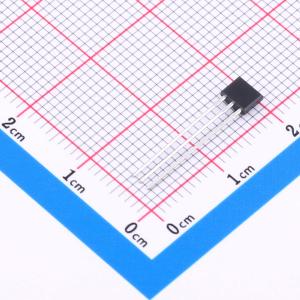

温馨提醒：图片仅供参考，商品以实物为准
KTM1331TE-TO3
TMR开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TMR开关传感器 5GS阈值检测，连续工作，1.9uA超低功耗，锁存型
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTM1331TE-TO3
- 商品编号
- C7544659
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电流 | 5mA | |
| 工作电流 | 1.9uA | |
| 工作点(Gs) | 3Gs~7Gs | |
| 释放点(Gs) | -7Gs~-3Gs |
| 属性 | 参数值 | |
|---|---|---|
| 磁延迟 | 1mT | |
| 输出类型 | 推挽 | |
| 采样频率 | 5kHz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 限流保护；反向电压保护；短路保护 |
商品概述
KTM1331是一款集成了隧道磁阻技术与CMOS工艺的数字锁存磁开关，适用于工业和消费类开关应用。该芯片内部包含一个TMR电桥、一个工作电压范围为1.8V至5.5V的稳压器、数字逻辑控制模块、阈值调整模块、施密特触发器以及一个推挽输出。当平行于器件标记表面的磁通密度大于操作点时，输出将开启；当小于释放点时，输出将关闭。该器件工作于锁存模式。KTM1331系列为顾客提供多种封装选择：适用于表面贴装的SOT-23-3L和适用于通孔安装的TO-92S扁平封装。所有封装均符合RoHS标准。
商品特性
- TMR+CMOS单片结构
- 低功耗
- 50Hz版本：160nA@3.0V（典型值）
- 1.6KHz版本：600nA@3.0V（典型值）
- 连续版本：1.9uA@3.0V（典型值）
- 电源电压：1.8V ~ 5.5V
- 高磁灵敏度
- BOP = 45Gs，BRP = -45Gs
- BOP = 30Gs，BRP = -30Gs
- BOP = 17Gs，BRP = -17Gs
- BOP = 9Gs，BRP = -9Gs
- BOP = 5Gs，BRP = -5Gs
- 锁存型TMR开关
- 推挽输出模式
- 封装：SOT-23-3L (MSL1)，TO-92S
- 工作温度：-40℃ ~ 125℃
- 高ESD等级：HBM 8KV
- 符合RoHS标准
应用领域
- 水、电、燃气计量表
- 门、盖和托盘位置开关
- 液位、接近和位置开关
- 速度检测
