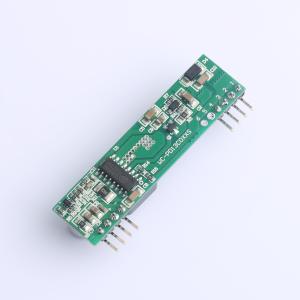

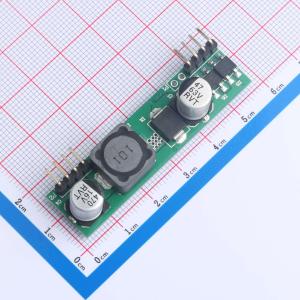

WC-PD13C012S
PoE模块12V 1.1A 13W
- 描述
- 符合IEEE802.3 af标准，工业级设计标准，采用市场主流大品牌主控芯片SD4954B设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD13C012S
- 商品编号
- C7543783
- 包装方式
- 托盘
- 商品毛重
- 9.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) |
| 属性 | 参数值 | |
|---|---|---|
| 是否隔离 | 否 | |
| 工作温度 | -40℃~+80℃ |
商品概述
该模块设计用于从常规的5类以太网电缆双绞线中提取电力，并符合IEEE 802.3af以太网供电(PoE)标准。同时，该模块允许电源类别选择“中间重叠”和“末端重叠”供电方式，而无需区分极性。
基于IEEE 802.3af标准，本文建立了关于连接状态、设备类型以及受电设备PD的功耗等级的信息连接，然后基于PSE对端口兼容设备进行供电，通过以太网为PD供电。
该模块是一种非隔离型DC/DC转换器，在宽输入电压范围内工作，具有低纹波、低噪声输出。该DC/DC转换器还配备了输出过载、输出短路及过温保护功能。
商品特性
- 符合IEEE802.3af标准。
- 38V~57V宽工作电压范围。最大输出功率可达13W；额定输出：12V/1.1A。
- 输出纹波小于150mV。
- 转换效率可高达86%（输入：48V，输出：12V@1.1A）。
- 内置浪涌电流限制、限流、欠压、过温保护。
- 集成PCBA标准尺寸：56mm14mm14mm。
- 高可靠性：设计满足平均故障间隔500万小时。
应用领域
- 视频和VoIP电话
- RFID读取器
- 多频段接入点
- 监控摄像头
