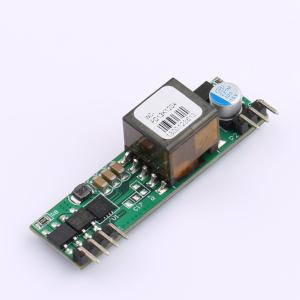

WC-PD13K120A
PoE模块12V 1.1A 13W（隔离型）
- 描述
- 符合IEEE802.3 af标准，工业级设计标准，隔离电压1500V，采用市场主流大品牌主控芯片KTA1136设计,专业研发生产PoE模块10余年，高可靠性能，稳定供货。
- 品牌名称
- Winchen(威勤)
- 商品型号
- WC-PD13K120A
- 商品编号
- C7543784
- 包装方式
- 托盘
- 商品毛重
- 10.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网模块 | |
| 类型 | 以太网供电模块(POE) |
| 属性 | 参数值 | |
|---|---|---|
| 是否隔离 | 是 | |
| 工作温度 | -40℃~+80℃ |
商品概述
该模块设计用于从常规的5类以太网电缆双绞线中提取电力，并符合IEEE 802.3af 以太网供电(PoE)标准。同时，该模块允许电源类别选择“中间重叠”和“末端重叠”供电方式，而无需区分极性。基于IEEE 802.3af标准，本文建立了关于连接状态、设备类型、受电设备PD的功耗级别的信息连接，然后基于PSE对兼容设备端口供电，通过以太网为PD供电。该模块的DC/DC转换器在宽输入电压范围内工作，输出低纹波低噪声。DC/DC转换器还内置了输出过载、输出短路及过温保护功能，并提供了1500Vdc（输入/输出）电气隔离。
商品特性
- 符合IEEE802.3af标准。
- 39V~57V宽工作电压范围。最大输出功率可达13W；额定输出：12V/1.1A。
- 输出纹波小于150mV（施加电容）。
- 转换效率可高达86%（输入：48V，输出：12V@1.1A）。具有过流、短路、欠压浪涌等优异的可靠性和电路保护功能。
- PCBA标准尺寸：50.8mm x 14mm x 16mm。
- 输入/输出隔离：1500Vdc。
- 高可靠性：设计满足平均故障间隔时间为500万小时的要求。
应用领域
- 视频和VoIP电话
- RFID读取器
- 多频段接入点
- 监控摄像头
