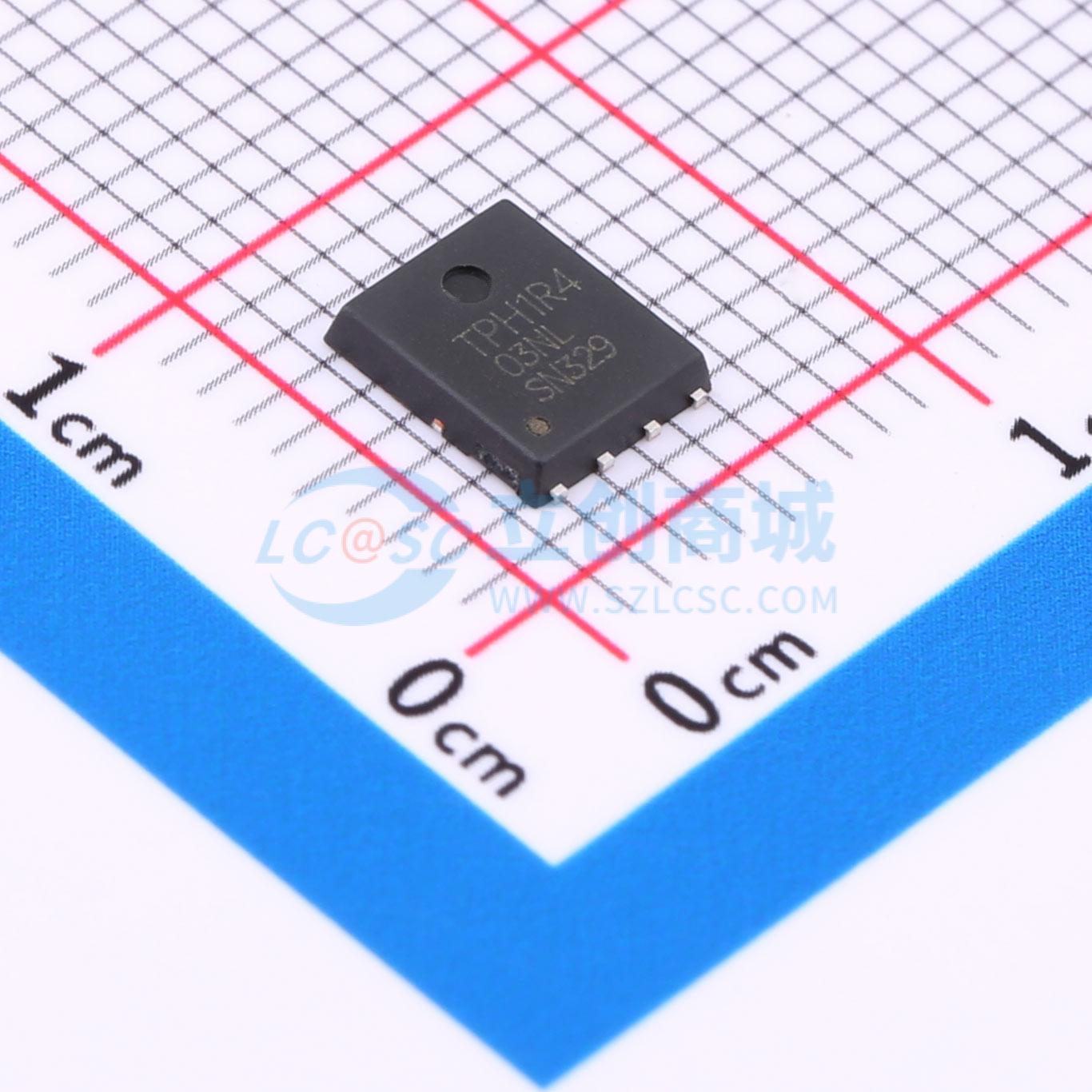

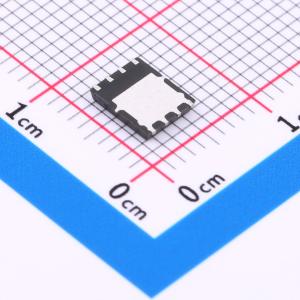

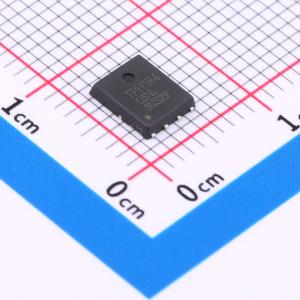

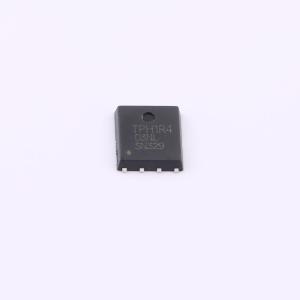

TPH1R403NL-HXY
1个N沟道 耐压:30V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款消费级N沟道MOSFET采用紧凑型DFN5X6-8L封装，具有出色的功率密度。额定电压30V，峰值电流高达150A，特别适用于空间受限且需要高效能开关控制的电路设计，如电源转换、负载开关及电池管理系统等应用。
- 商品型号
- TPH1R403NL-HXY
- 商品编号
- C7543027
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.1352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 2.4mΩ@10V,30A | |
| 耗散功率(Pd) | 187W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 56.9nC@10V | |
| 输入电容(Ciss) | 4.345nF | |
| 反向传输电容(Crss) | 225pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 340pF |
商品概述
BSC067N06LS3G采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60 V，ID = 80 A
- 在VGS = 10 V时，RDS(ON) < 7 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
