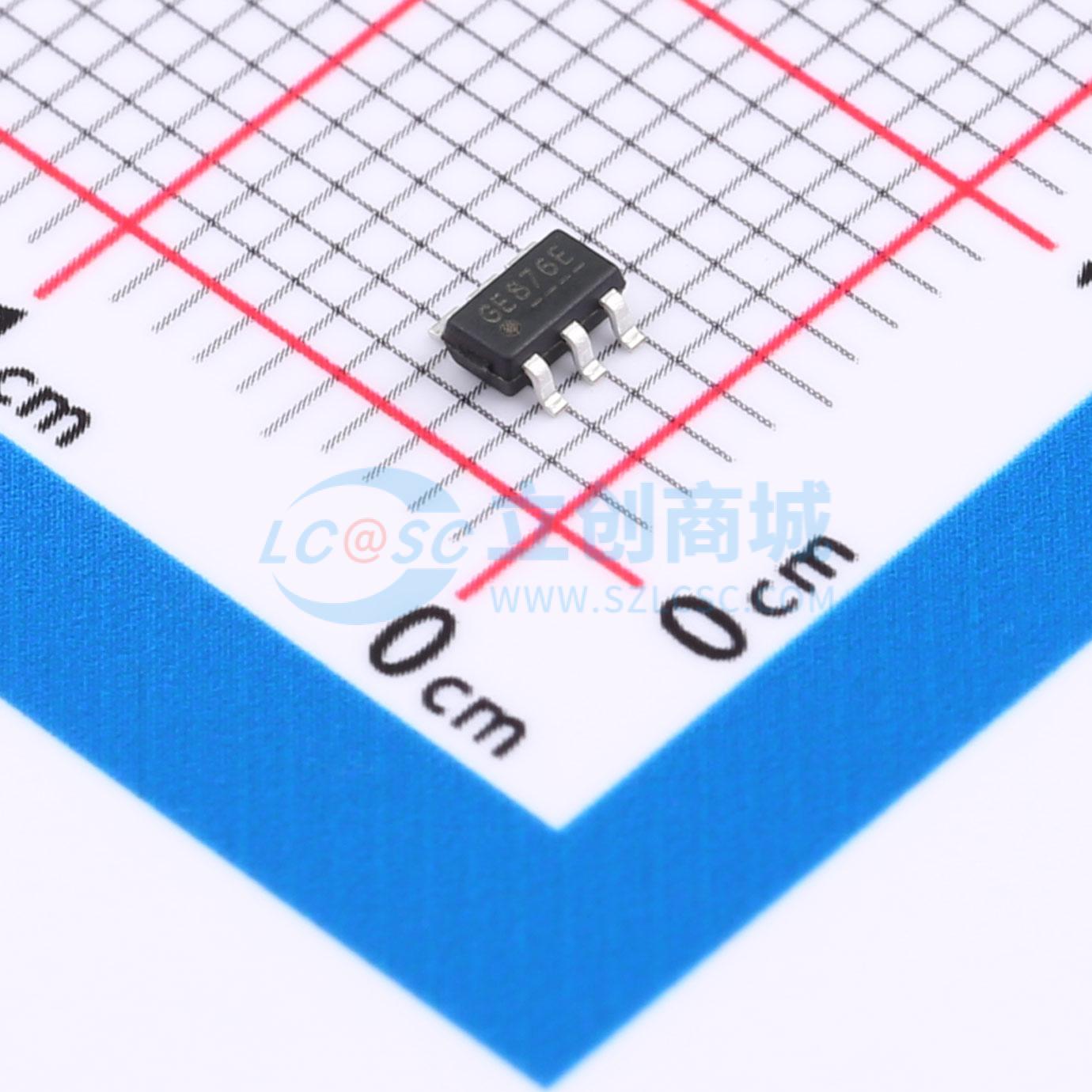

FR9811S6
21V 2A 同步降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR9811是一款同步降压DC/DC转换器,支持快速恒定导通时间（FCOT）模式控制,提供4.5V至21V的输入电压范围和2A的连续负载电流能力。它采用伪850kHz的工作频率,具有内部软启动功能和多种保护机制。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9811S6
- 商品编号
- C7525146
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.0525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~21V | |
| 输出电压 | 600mV~8V | |
| 输出电流 | 2A | |
| 开关频率 | 850kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FR9811是一款具有快速恒定导通时间（FCOT）模式控制的同步降压直流/直流转换器。该器件提供4.5V至21V的输入电压范围和2A的连续负载电流能力。它是一款支持FCOT模式控制的恒定导通时间脉宽调制（PWM）控制器。工作频率取决于输入和输出电压条件。
FR9811的故障保护包括逐周期电流限制、短路保护、欠压锁定（UVLO）和热关断。软启动功能可防止启动时的浪涌电流。FR9811使用快速恒定导通时间控制，提供了快速瞬态响应、抗噪性能以及与各种低ESR输出电容的兼容性，以实现性能稳定。
FR9811采用SOT-23-6封装，具有良好的热传导性能。特性包括：
- 低RDS(ON)集成功率MOSFET（145mΩ/90mΩ）
- 宽输入电压范围：4.5V至21V
- 输出电压范围：0.6V至8V
- 2A输出电流
- FCOT模式实现快速瞬态响应
- 准850kHz频率
- 输入欠压锁定
- 内部1.5ms软启动
- 逐周期电流限制
- 打嗝式短路保护
- 带自动恢复的过温保护
- SOT-23-6封装
应用领域
- 机顶盒（Set-Top-Box）
- 液晶显示屏，电视
- 分布式电源系统网络，XDSL 调制解调器
