温馨提醒：图片仅供参考，商品以实物为准

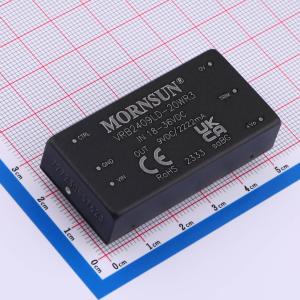

VRB2409LD-20WR3
DC/DC模块电源，宽电压输入，隔离稳压正负双路/单路输出，具备输出保护功能，金属六面屏蔽封装
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- VRB2409LD-20WR3
- 商品编号
- C7524864
- 商品封装
- 插件,50.8x25.4mm
- 包装方式
- 管装
- 商品毛重
- 25.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 20W | |
| 工作电压(Vin) | 18V~36V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 2.222A | |
| 最大容性负载 | 4700uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；过流保护；过压保护；轻载高效模式 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 270kHz | |
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm | |
| 稳压类型 | 稳压型 |
商品特性
- 宽输入电压范围（2:1）
- 效率高达 90%
- 空载功耗低至 0.15W
- 隔离电压：1500 VDC
- 输出短路、过压、过流保护
- 工作温度范围： -40°C to ±85°C
- 裸机满足 CISPR32/EN55032 CLASS A
- 金属六面屏蔽封装
应用领域
- 数据传输设备
- 电池驱动设备
- 通讯设备
- 分布式电源系统
- 混合模/数系统
- 远程控制系统
- 工业机器人系统
