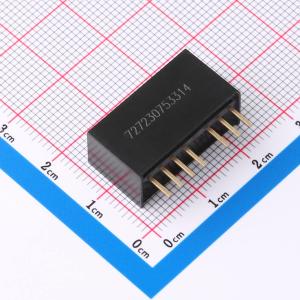

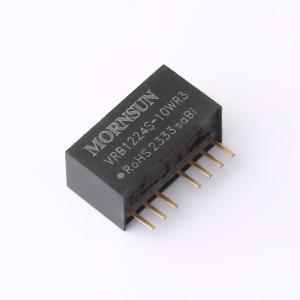

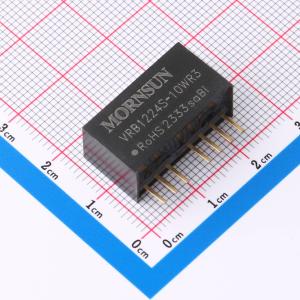

温馨提醒：图片仅供参考，商品以实物为准
VRB1224S-10WR3
宽电压输入、隔离稳压单路输出的SIP封装DC/DC电源模块，具备输入欠压、输出短路和过流保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- VRB1224S-10WR3
- 商品编号
- C7524859
- 商品封装
- SIP,22x9.5mm
- 包装方式
- 管装
- 商品毛重
- 5.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 9V~18V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 417mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；短路保护；过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 500kHz | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 22mm | |
| 宽度 | 9.5mm | |
| 高度 | 12mm |
商品概述
VRB_S - 10WR3系列产品输出功率为10W，2:1宽电压输入范围，效率高达88%，1500VDC的常规隔离电压，允许工作温度 - 40℃ to +85℃，具有输入欠压保护，输出短路、过流保护功能。
商品特性
- 宽输入电压范围（2/1） - 效率高达88%
- 隔离电压1500VDC
- 输入欠压保护，输出短路、过流保护
- 工作温度范围： - 40℃ to +85℃
- 小型SIP封装
- 国际标准引脚方式
应用领域
医疗、工控、电力、仪器仪表、通信
