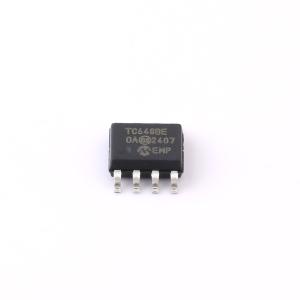

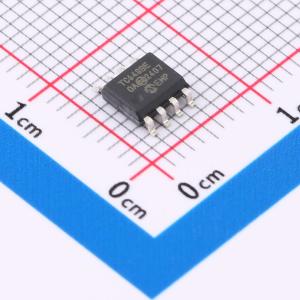

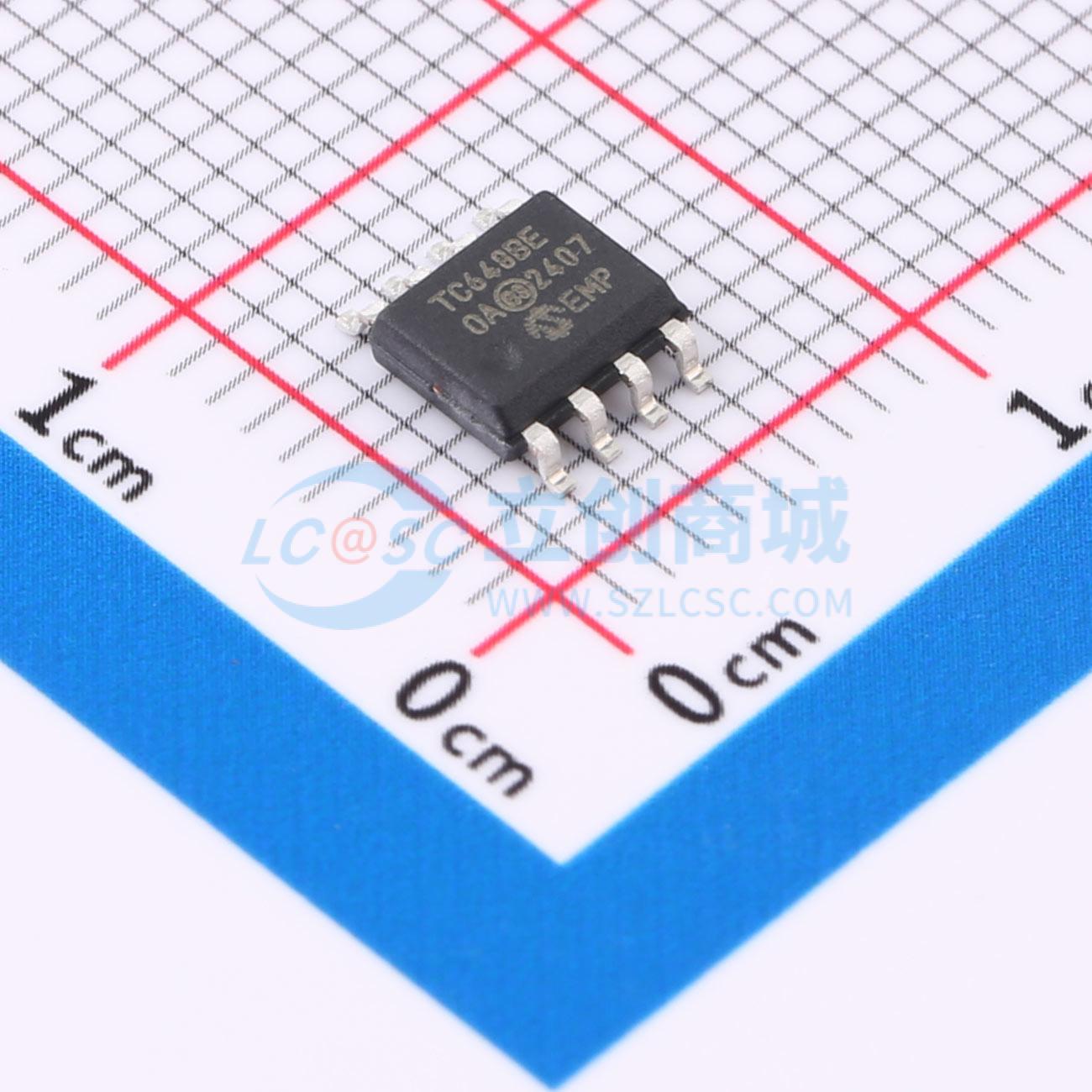

TC648BEOA
无刷直流BLDC电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些设备是开关模式风扇速度控制器，集成了新的风扇自动重启功能。温度比例速度控制通过脉冲宽度调制实现。连接到VIN输入的热敏电阻（或其他电压输出温度传感器）为0%至100%的PWM占空比提供1.20V至2.60V（典型值）的所需控制电压。集成的启动定时器确保在开机、退出关机模式、自动关机模式或出现瞬态故障后，风扇电机可靠启动。将逻辑低电平施加到VIN（引脚1）会导致风扇关闭。还具有专有的FanSense技术，可提高系统可靠性
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC648BEOA
- 商品编号
- C84972
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 温度比例风扇转速，降低噪音并延长风扇寿命
- 高效PWM风扇驱动
- 3.0V至5.5V供电范围：- 风扇电压独立于TC646B/TC648B/TC649B的供电电压 - 支持任何风扇电压
- FanSense故障检测电路，防止风扇故障并辅助系统测试（TC646B/TC649B）
- 自动关机模式，适用于“绿色”系统
- 支持低成本NTC/PTC热敏电阻
- 过温指示（TC646B/TC648B）
- 风扇自动重启
- 节省空间的8引脚MSOP封装
应用领域
- 个人计算机及服务器
- 液晶投影机
- 数据通信与电信设备
- 风扇托盘
- 文件服务器
- 通用风扇速度控制
